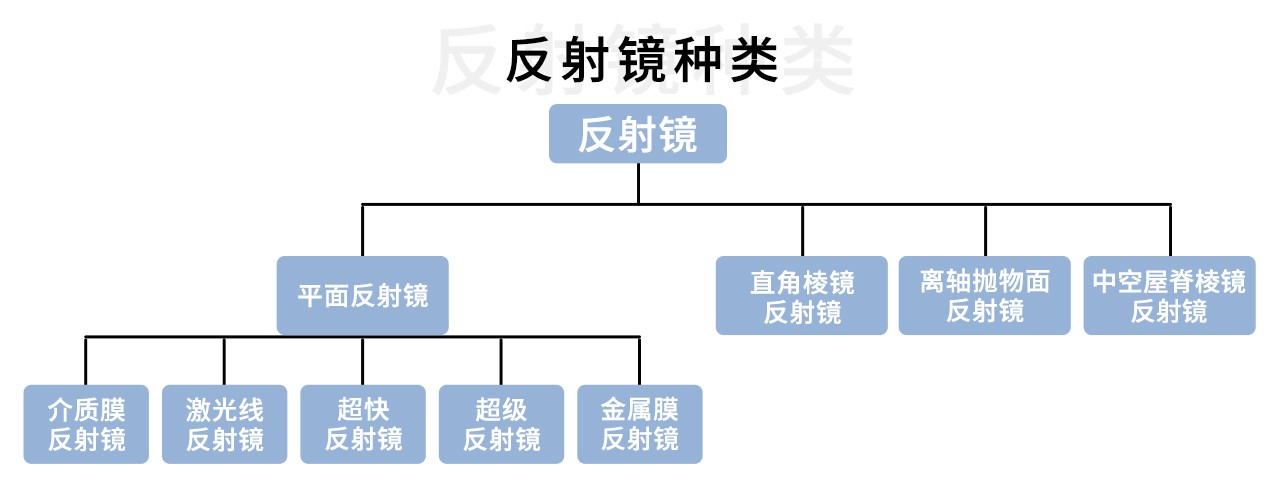

反射鏡的分類介紹
|

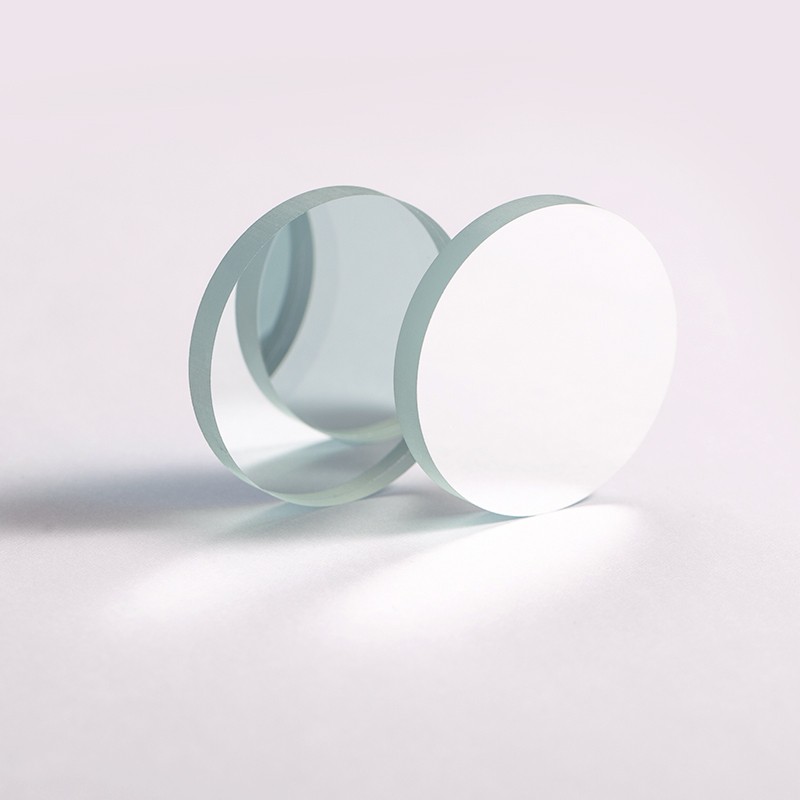

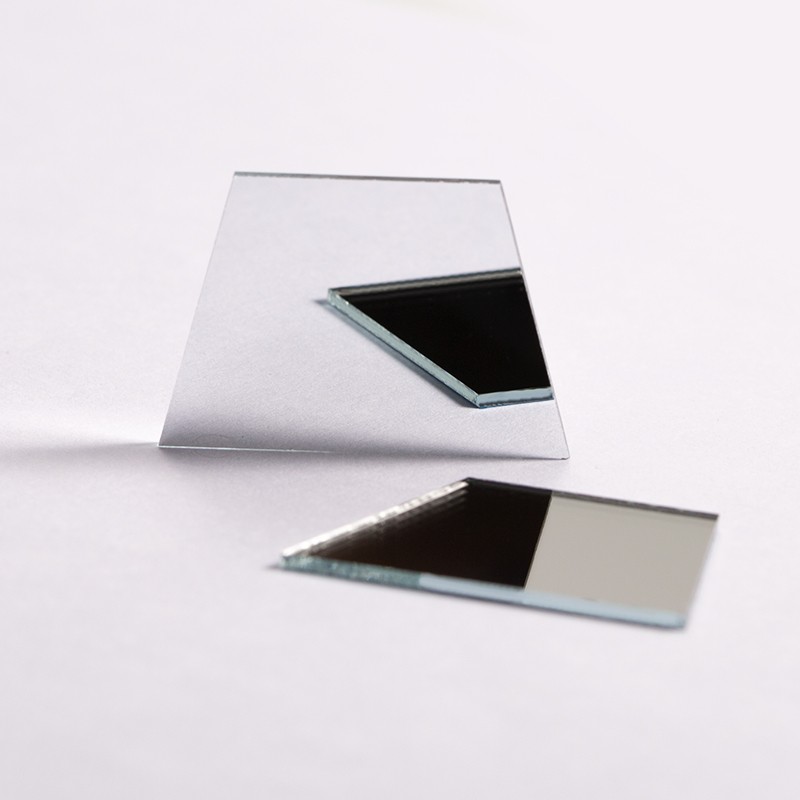

一、平面反射鏡

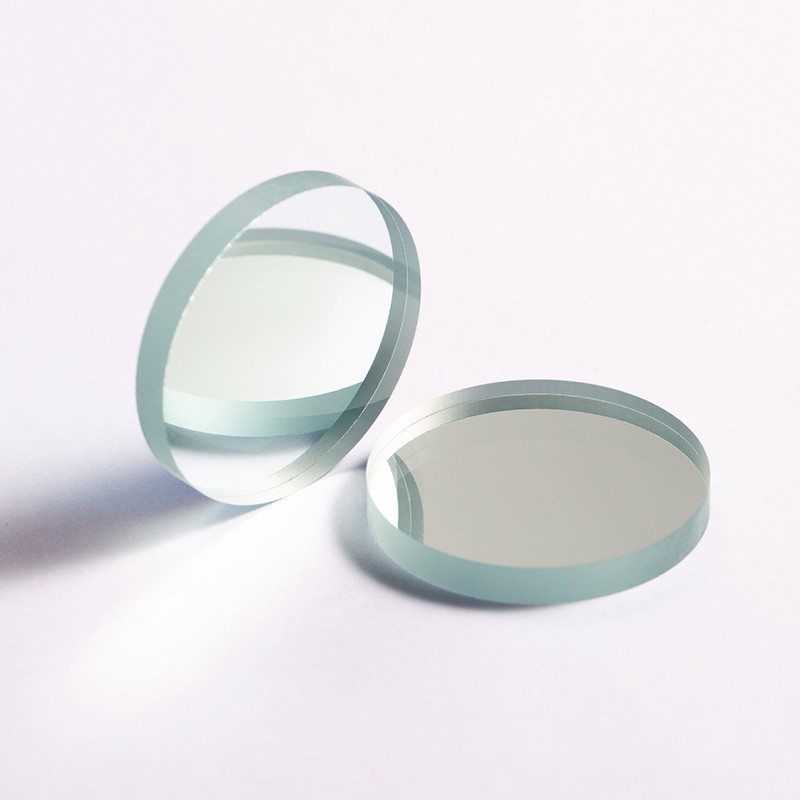

1.介質膜反射鏡：在光學元件表面鍍多層介質膜，使得某一波段干涉疊加，從而增強反射率。介質膜反射率較高，可在寬波長譜區使用，膜沒有對光的吸收，膜較硬不易受損，適用于多波長激光的光學系統。該類反射鏡膜層較厚，角度敏感，成本較高。
|

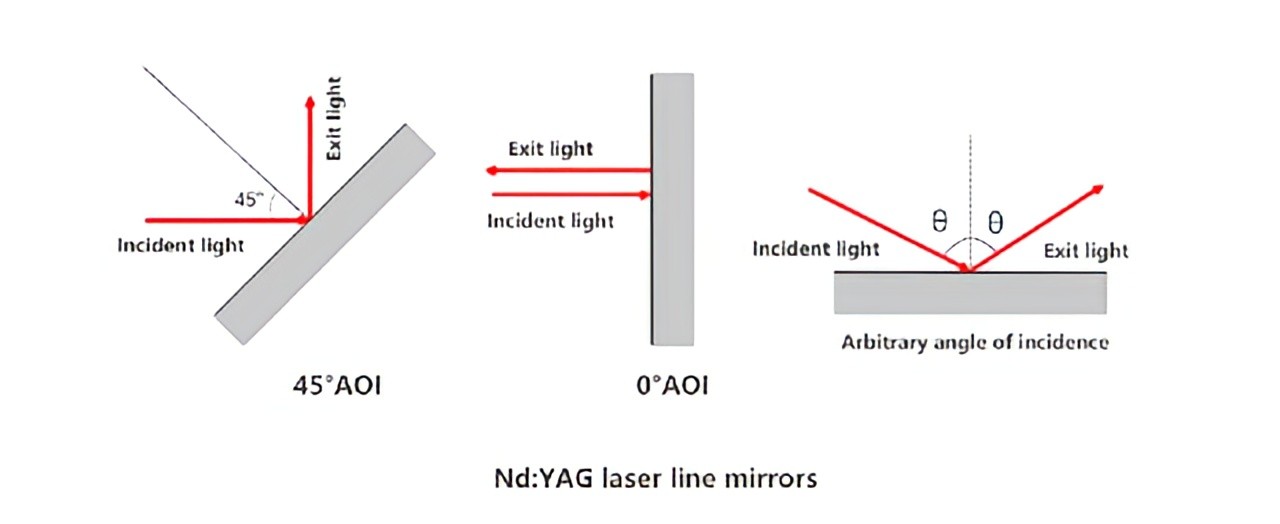

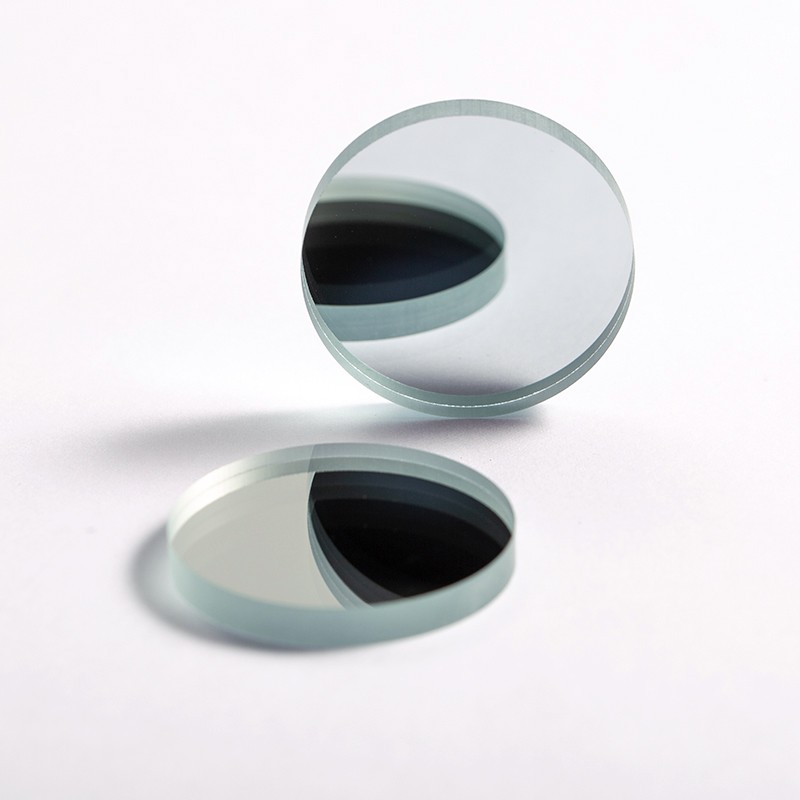

2.激光線反射鏡：激光線反射鏡的基片材料為紫外熔融石英，其表面的高反射膜為Nd:YAG介質膜，采用電子束蒸鍍和離子輔助沉積的工藝鍍制而成。相較于K9材質，紫外熔融石英具有更好的均勻性和更低的熱膨脹系數，使其特別適合應用于紫外到近紅外波段，高功率激光和成像領域。常見的激光線反射鏡的工作波長有266 nm、355 nm、532 nm和1064 nm四種，入射角度分為0-45°或45°兩種，反射率高達97%以上。
|

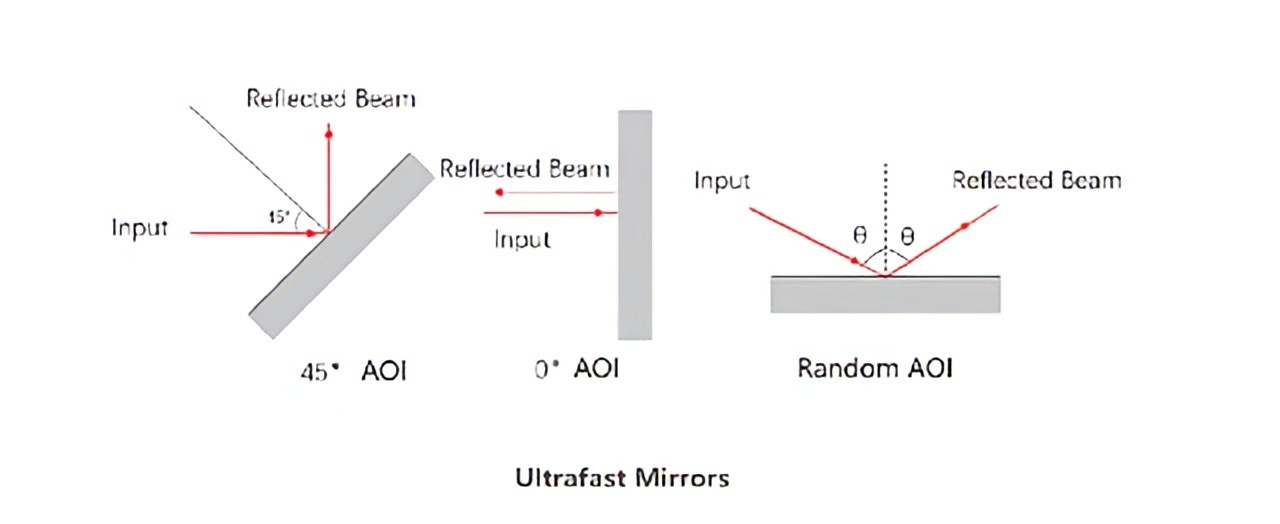

3.超快反射鏡：超快反射鏡的基片材料為熔融石英，其表面的高反射膜為低群延遲色散介質膜，采用離子束濺射（IBS）的工藝鍍制而成。熔融石英具有更低的熱膨脹系數和極高的熱震動穩定性，使其特別適用于高功率飛秒脈沖激光和成像領域。超快反射鏡常見的工作波長范圍有460 nm-590 nm、700 nm-930 nm、970 nm-1150 nm和1400 nm-1700 nm四種，光束從45°入射，反射率高達99.5%以上。
|
4.超級反射鏡：超級反射鏡通過在紫外熔融石英基底上鍍多層折射率高低交替的介質反射膜制作而成，通過增加膜層數量提高反射率，可以使超級反射鏡在設計波長處的反射率優于99.99%，適合用于反射率要求很高的光學系統。
|
5.金屬膜反射鏡：金屬膜反射鏡非常適用于寬譜光源光路偏轉，其在寬譜范圍內具有較高的反射率。金屬膜在高濕度環境中很容易被氧化變色或脫落，因此金屬膜反射鏡一般在其表面鍍一層二氧化硅保護膜，用于隔絕金屬膜與空氣直接接觸，避免金屬膜被氧化影響光學性能。
|

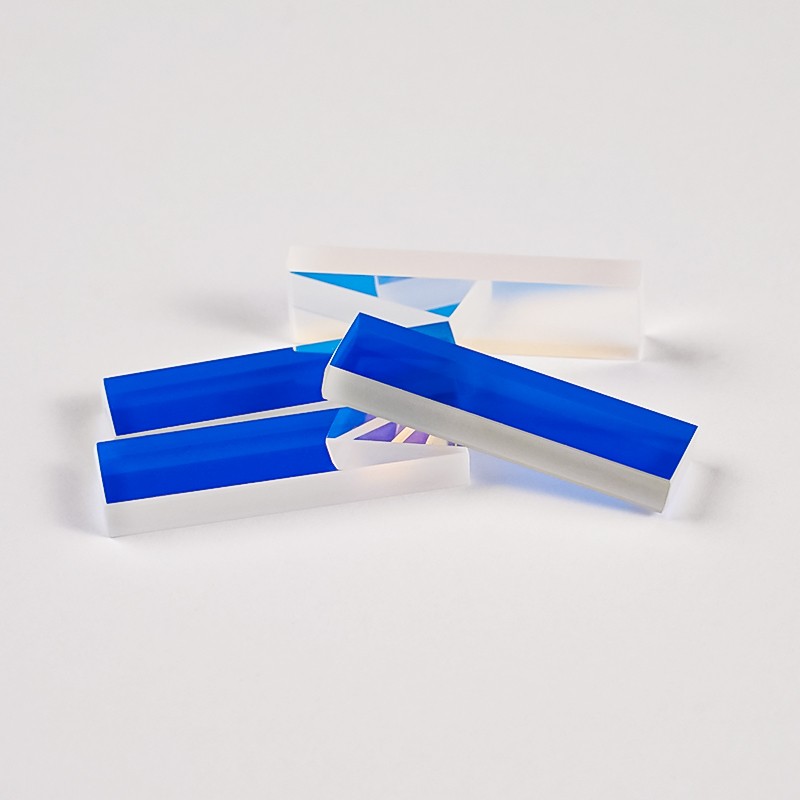

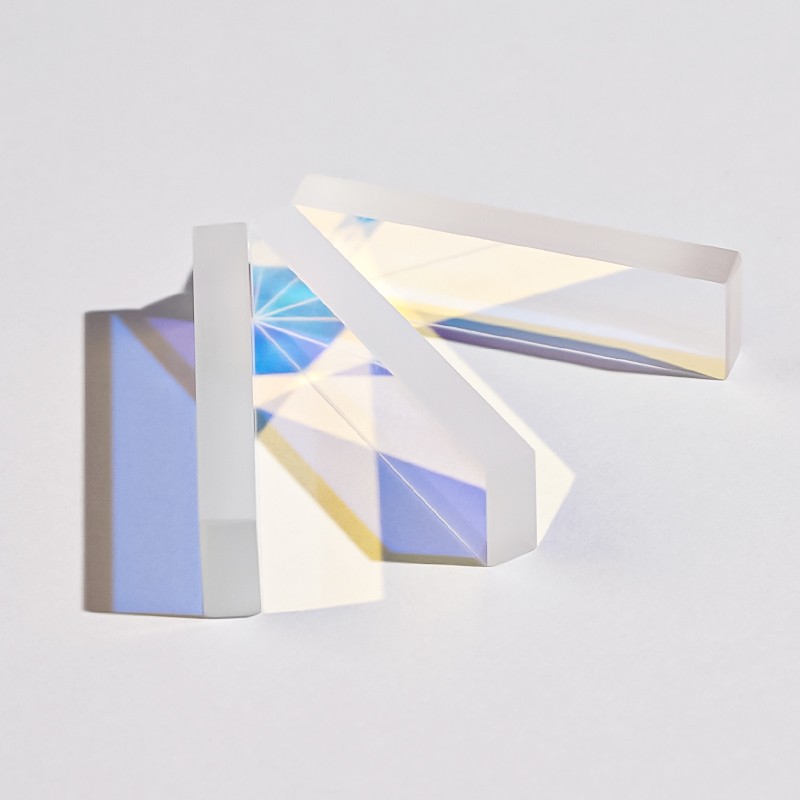

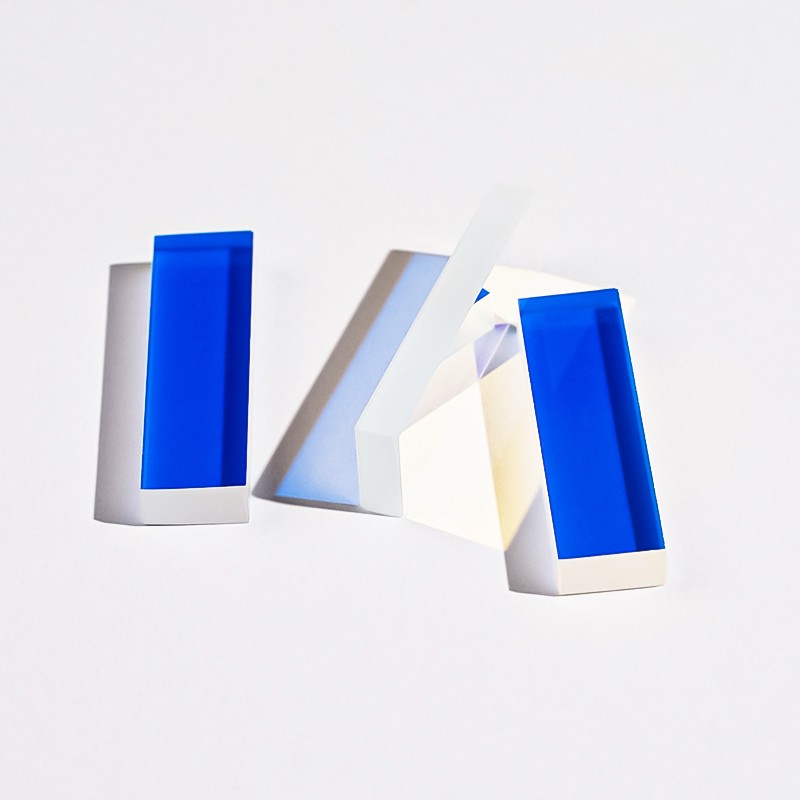

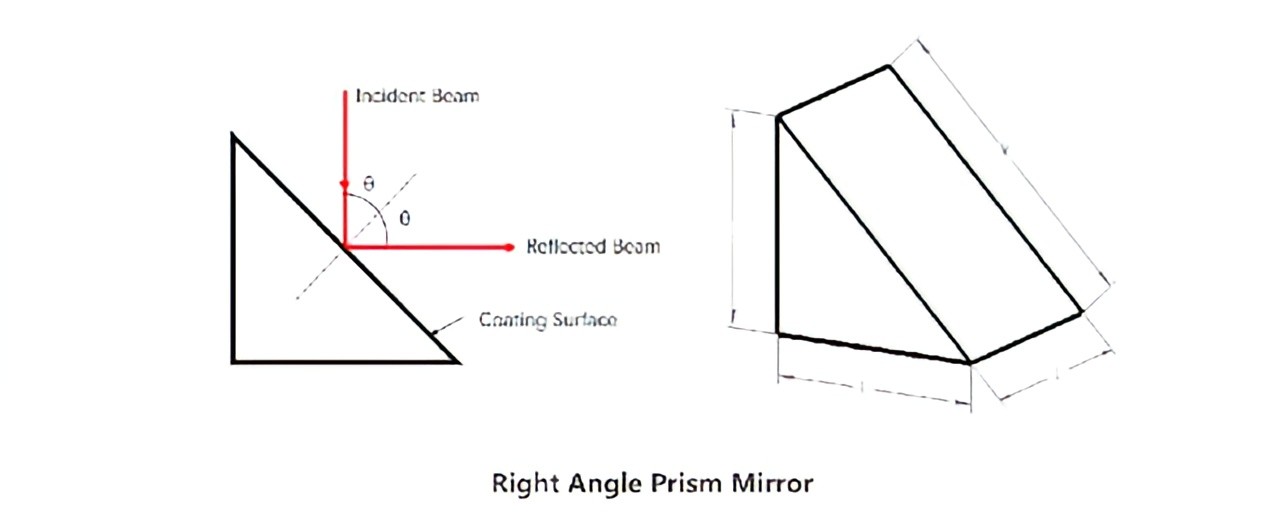

二、直角棱鏡反射鏡
通常直角邊鍍?cè)鐾改?，斜邊鍍反射膜。直角棱鏡本身有較大的接觸面積以及有45°，90°這樣典型的角度，所以，和普通的反射鏡相比， 直角棱鏡更容易安裝，對機械應力具有更好的穩定性和強度。它們是各類裝置和儀器用光學件的最佳選擇。
|

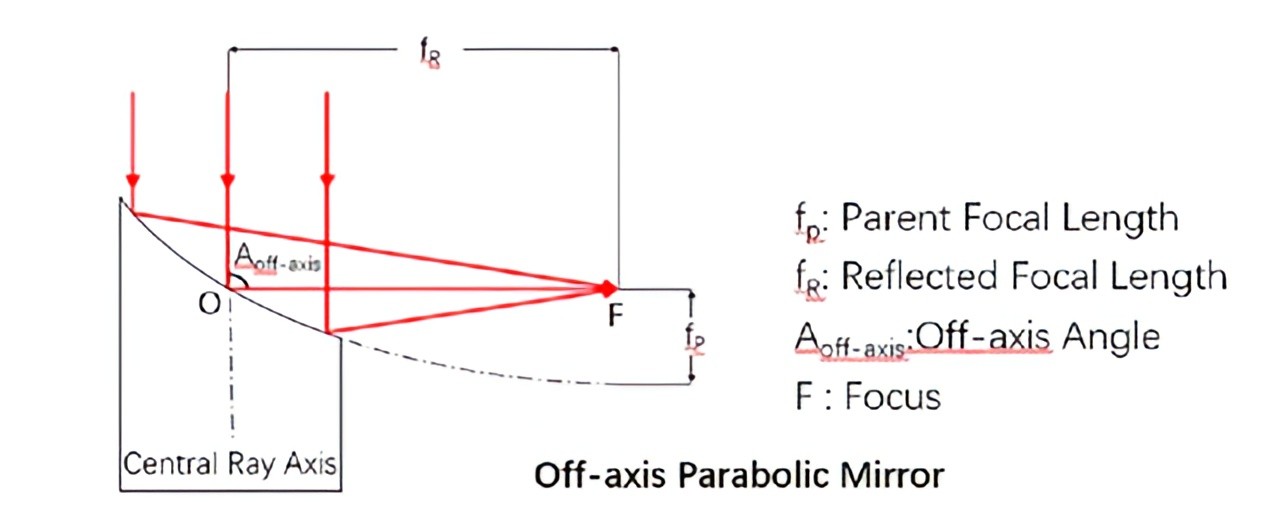

三、離軸拋物面反射鏡
離軸拋物面反射鏡是表面反射鏡，其反射表面是母拋物面中截取的一部分。利用離軸拋物面反射鏡可以聚焦平行光束或準直點光源，其離軸設計可以使焦點從光路中分離出來。與透鏡相比，使用離軸拋物面反射鏡不會產生球差、色差，且不會引入相位延遲和吸收損耗，非常適用于飛秒脈沖激光器。
|

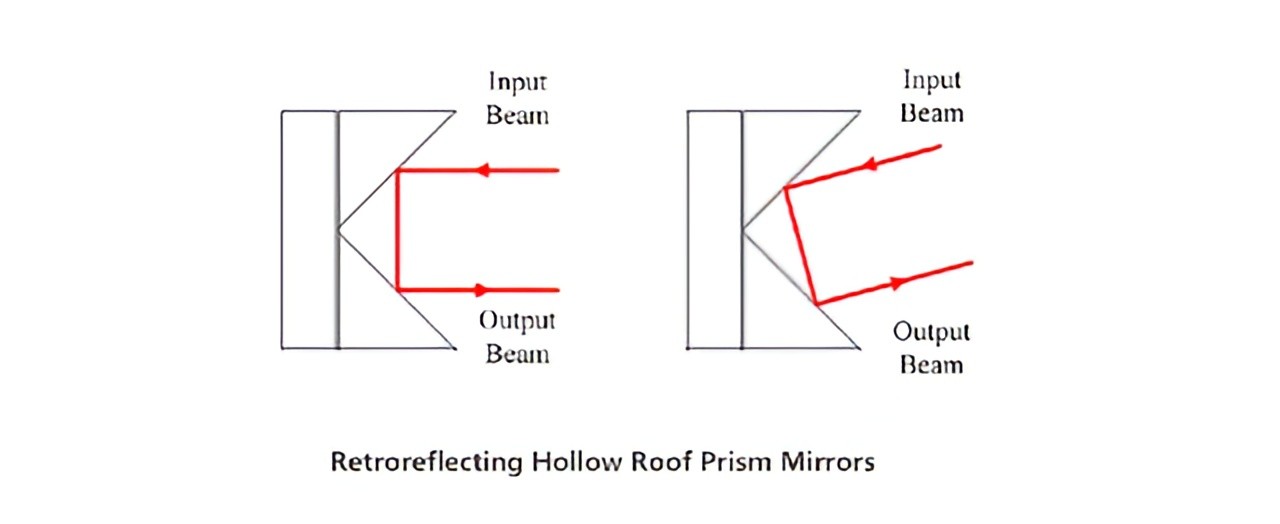

四、中空屋脊棱鏡反射鏡
中空屋脊棱鏡反射鏡是由兩塊直角棱鏡和一塊長方形基片構成，材質為Borofloat。Borofloat材料具有極高的表面平整度和良好的光學性能，在整個光譜范圍內具有優越的透光性和極低的熒光強度。同時直角棱鏡斜面上鍍有帶金屬保護層的銀膜，在可見光和近紅外波段都具有高反射率，兩個棱鏡的斜面相對放置，且二面角成90±10 arcsec。中空屋脊棱鏡反射鏡可以反射從外部入射到棱鏡斜邊的光，與平面反射鏡不同之處是反射光線仍然和入射光線平行，避免了光束干涉的影響，比手動調節兩個反射鏡實現要精確。
|

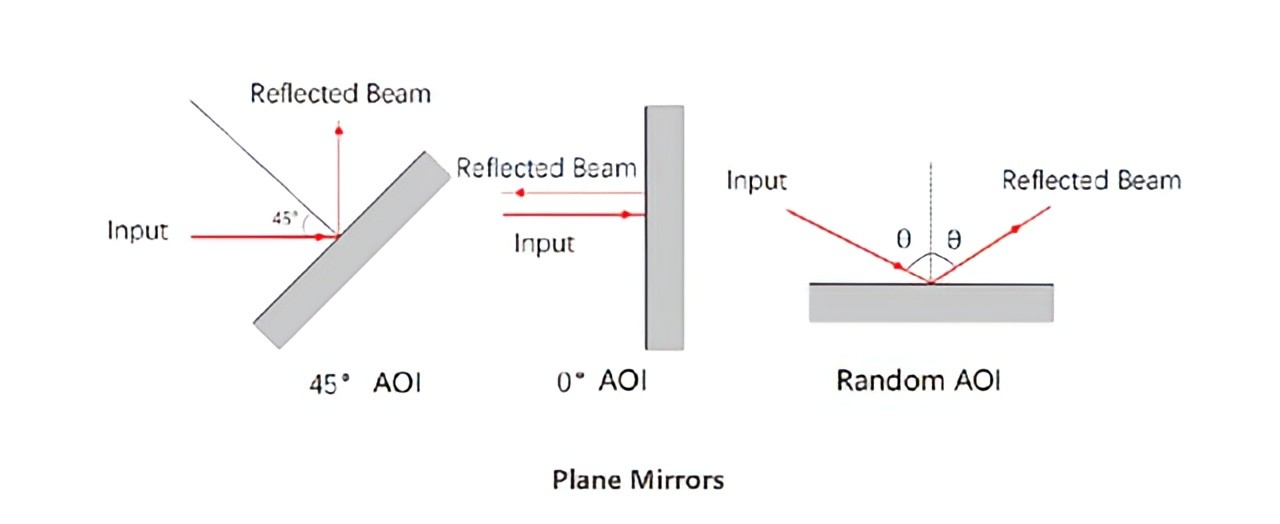

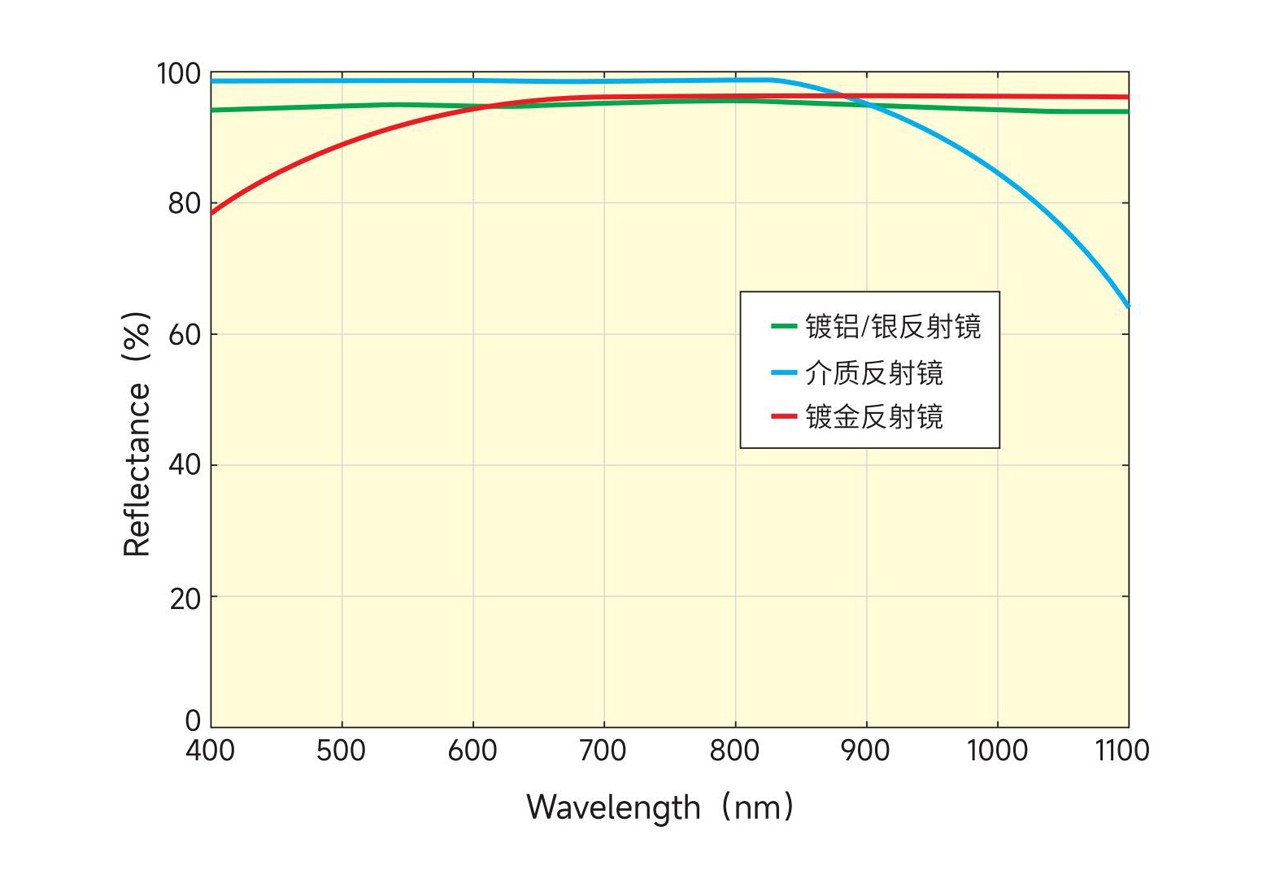

平面反射鏡使用指南 |

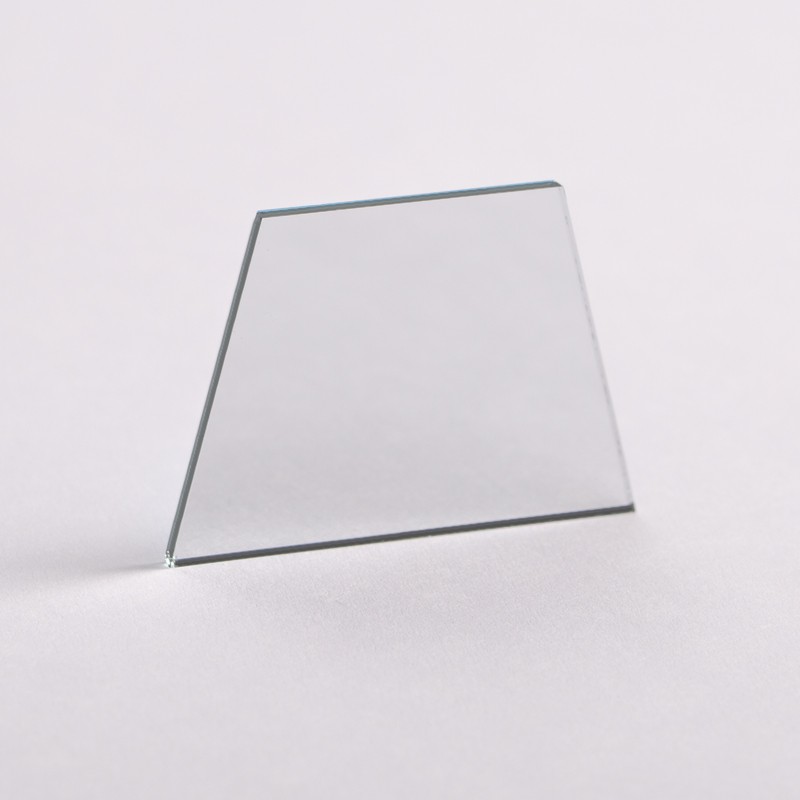

1.GFAl鋁膜反射鏡：
鋁膜反射鏡分裸鋁膜反射鏡和保護鋁膜反射鏡，保護鋁膜反射鏡是在鋁膜上再鍍一層MgF2或SiO2，用于保護鋁膜不被擦傷或氧化。在所有入射角度都具有高反射率，可作為紫外光、可見光、近紅外光的反射鏡使用。
|
|
|

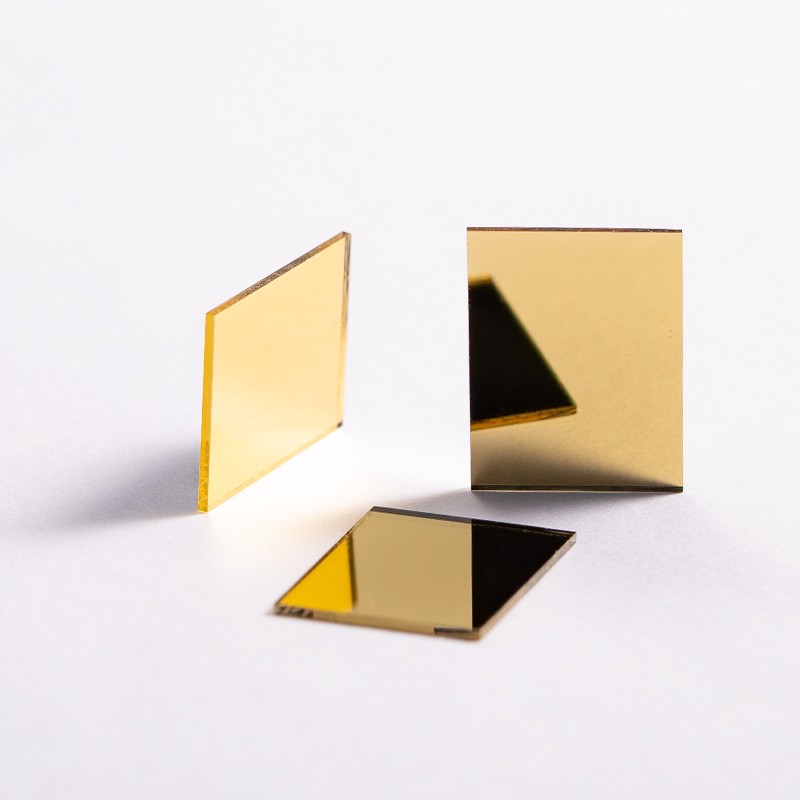

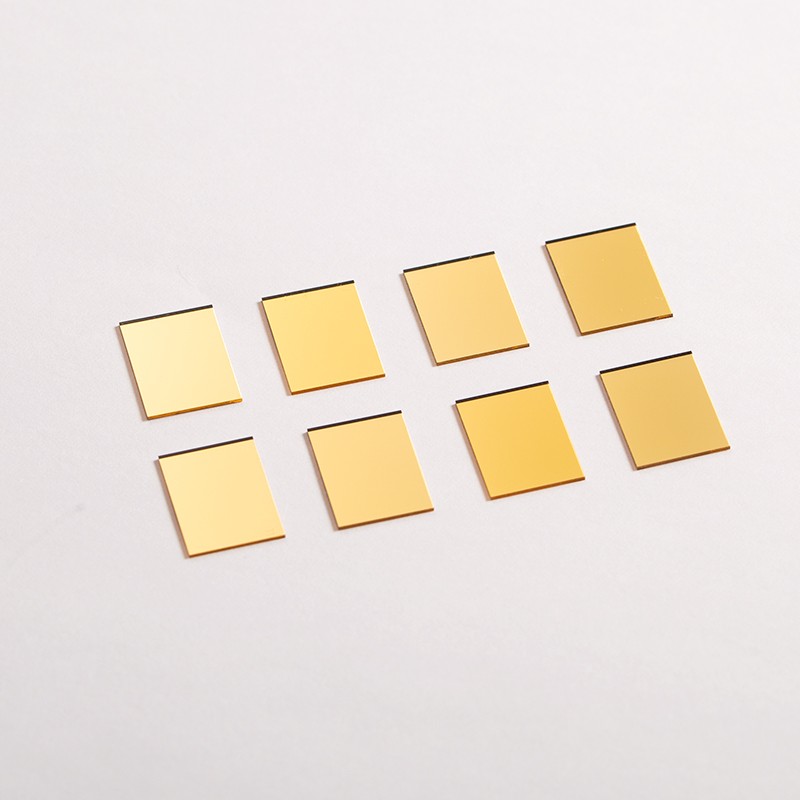

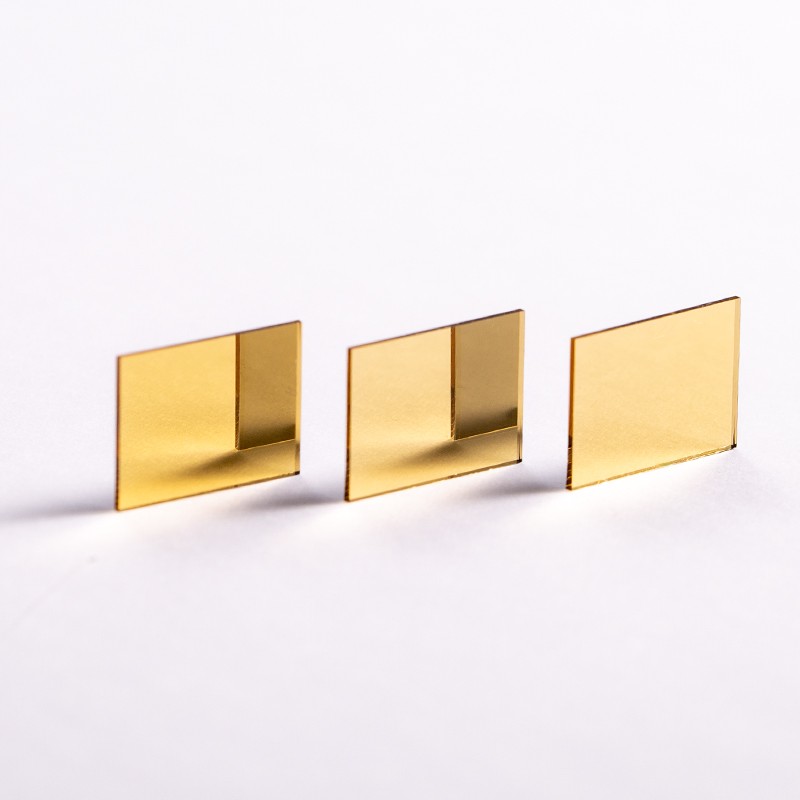

2.GFAu金膜反射鏡：
鍍有高反射率金膜的反射鏡可用于近紅外，紅外譜區的寬譜區，為了增強金膜的附著力，鍍有一層極薄的鉻質底膜。硅基板的金膜附著力很強，導熱系數很高，耐熱性比玻璃基板好很多。由于是金膜，反射率或反射率波長特性不會隨入射角度發生大的變化。在紅外譜區具有很高的反射率，沒有反射的光被薄膜全部吸收，不會透過。
|
|
|

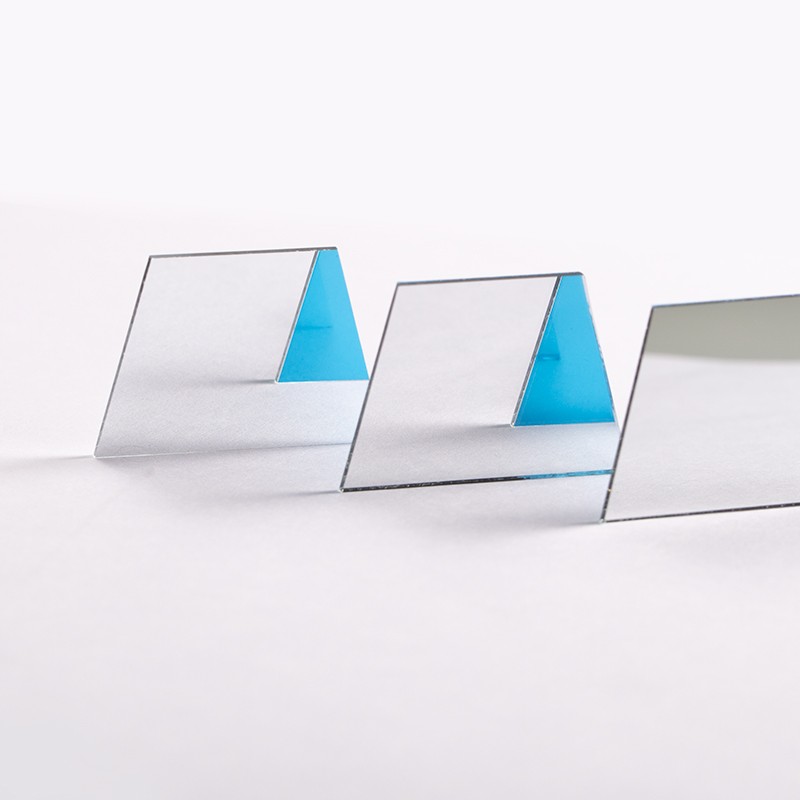

3.GFAg銀膜反射鏡：
從可見光到近紅外波段，平均反射率高。在銀膜上鍍了一層保護膜，可防止氧化，延長使用壽命。與鋁膜反射鏡相比，在可見光到近紅外波段反射率更高。與介質膜反射鏡相比，反射率受入射角度的影響很小，可用于各種入射角度。鍍了保護膜，用布等擦拭時也不容易劃傷。
|
|
|
4.GFM 寬帶介質膜反射鏡：
寬帶介質膜反射鏡在寬波段內反射率較高，適用于調波長激光器和白光。介質膜反射鏡對入射角比較敏感，未說明的情況下，默認的介質膜反射鏡的入射角均為 45°。介質膜幾乎沒有吸收，可以承受連續的激光照射。
|
|
|
