直徑公差（Diameter Tolerance）

直徑公差是指在制造過程中，實際測量的光學元件直徑與其設計或標稱直徑之間的允許偏差范圍。這一公差值是衡量元件尺寸精度的重要指標。在光學系統中，元件的直徑公差對于確保系統性能至關重要。過大的直徑公差可能導致裝配困難、光學性能下降甚至系統失效。因此，直徑公差的控制需要精密的制造工藝和嚴格的質量控制。

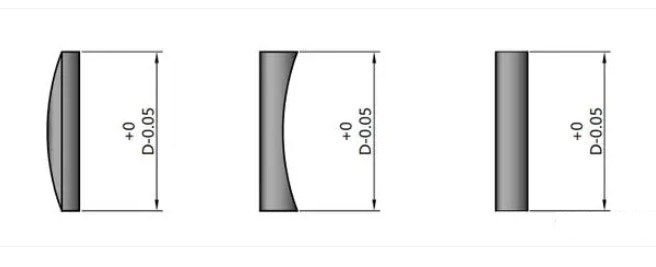

直徑公差

規格標準通常根據具體應用的需求而定，例如，在高精度光學系統中，直徑公差的要求可能達到微米級甚至納米級。為了達到這樣的精度，制造商需要使用高精度的加工設備和測量?jī)x器，并采取一系列措施來減少加工過程中的誤差。

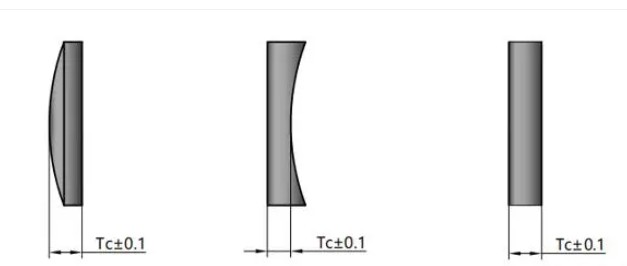

中心厚度公差

中心厚度公差/弧深公差（Central Thickness Tolerance/Sag Tolerance）

中心厚度公差是指光學元件中心部分的厚度與其設計或標稱厚度之間的允許偏差范圍。而弧深公差則特指曲面光學元件（如透鏡）上某一點到其光軸的垂直距離（弧深）與設計值之間的允許偏差。這兩個公差參數對于光學元件的性能和裝配都有重要影響。

在制造過程中，控制中心厚度公差和弧深公差需要精密的磨削和拋光技術。制造商需要確保在加工過程中保持穩定的加工條件，如溫度、壓力和切削速度等，以減小加工誤差。同時，還需要使用高精度的測量設備來監控加工過程中的尺寸變化，確保元件滿足公差要求。

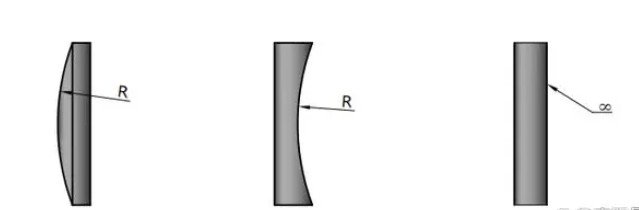

曲率半徑

曲率半徑（Radius of Curvature）

曲率半徑是描述光學元件表面彎曲程度的重要參數。它是指曲面上任意一點處曲率圓的半徑。在光學系統中，曲率半徑對于控制光線的傳播方向和聚焦性能至關重要。不同的曲率半徑可以實現不同的光學效果，如會聚、發散和平行等。

為了獲得準確的曲率半徑，制造商需要使用高精度的測量設備和方法來測量元件表面的形狀和曲率。同時，在設計和制造過程中，還需要考慮材料的物理性質（如折射率、彈性模量等）對曲率半徑的影響。通過合理的設計和制造工藝，可以確保元件的曲率半徑滿足設計要求，從而實現預期的光學性能。

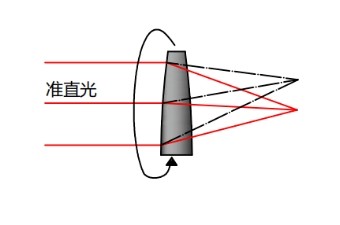

平行光偏心

偏心（Decentration）

偏心是指光學元件的光軸與其幾何中心軸之間的偏移量。這種偏移可能由于制造過程中的誤差、裝配不當或材料的不均勻性等因素引起。偏心會導致光線在元件上的傳輸路徑發生變化，進而影響光學系統的性能。

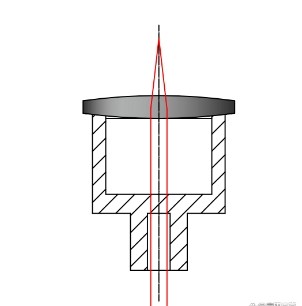

偏心測量

在光學系統中，偏心的存在可能導致像差、光束偏移和成像質量下降等問題。為了減小偏心的影響，制造商需要在制造和裝配過程中嚴格控制各個環節的質量。例如，在加工過程中需要確保元件的對稱性和一致性；在裝配過程中需要精確對位和固定元件；在檢測過程中需要使用高精度的測量設備來評估偏心的程度。

同時，對于已經存在偏心的元件，可以通過光學設計或圖像處理等方法進行校正。這些方法可以在一定程度上補償偏心帶來的負面影響，提高光學系統的性能。

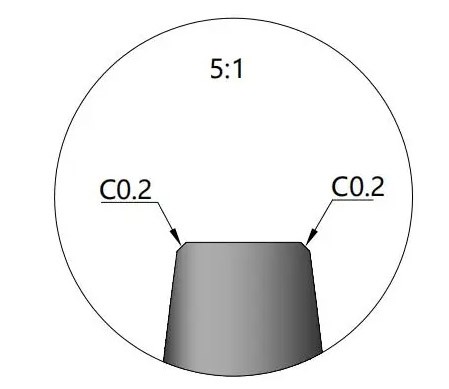

光學透鏡上的倒角

倒角（Chamfer）

倒角是光學元件邊緣的一種特殊處理工藝，用于減小元件邊緣的銳利度并增加其安全性。在光學系統中，元件的邊緣可能由于銳利而容易劃傷或損壞其他部件，同時也可能對操作人員構成安全隱患。因此，對元件邊緣進行倒角處理是非常必要的。

倒角的大小和形狀通常根據元件的應用需求和材料特性來確定。在制造過程中，可以使用機械加工、化學腐蝕或激光加工等方法來實現倒角。這些方法可以根據需要調整倒角的大小和形狀，以滿足不同的應用需求。

經過倒角處理后的光學元件邊緣更加平滑和安全，可以減少對周圍部件的損壞風險，并降低操作人員受傷的可能性。同時，倒角處理還可以提高元件的外觀質量和整體性能。

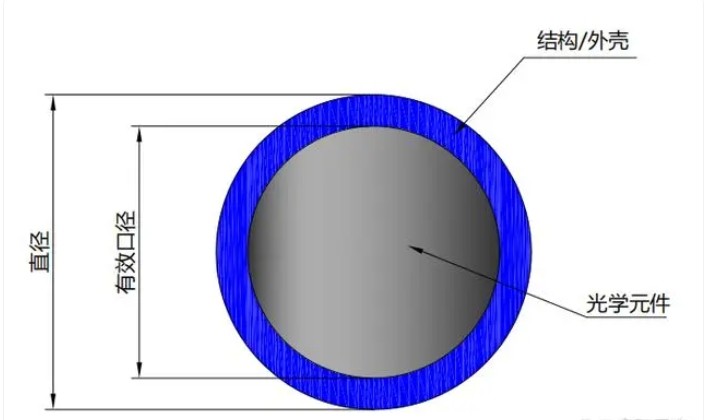

有效口徑

通光孔徑（Clear Aperture）

通光孔徑是指光學元件（如透鏡、窗口等）中允許光線通過的無遮擋區域的大小。它是光學元件設計中的重要參數，直接影響到光學系統的通光量和成像質量。通光孔徑的大小通常由元件的直徑和邊緣遮擋物（如支架、涂層等）的位置和尺寸決定。

在光學系統設計中，通光孔徑的選擇需要綜合考慮系統的通光需求、成像質量要求以及制造成本等因素。較大的通光孔徑可以提供更多的光線進入光學系統，從而提高成像的亮度和清晰度。然而，隨著通光孔徑的增大，元件的制造成本也會相應增加。

為了確保光學元件的通光孔徑滿足設計要求，制造商需要在制造過程中嚴格控制元件的尺寸和形狀精度，以及邊緣遮擋物的位置和尺寸。同時，在裝配和檢測過程中，也需要使用高精度的測量設備和方法來確保元件的通光孔徑符合要求。

表面質量/光潔度（Surface Quality/Finish）

表面質量或光潔度是指光學元件表面的平滑度和整潔度。它反映了元件表面微觀結構的均勻性和完整性，對光學元件的性能有著重要影響。表面質量的好壞直接影響到元件的透光性、反射性和散射性，進而影響光學系統的成像質量和性能。

在光學元件制造過程中，表面質量的控制需要采用精密的磨削、拋光和清洗等工藝。制造商需要選擇合適的磨料、拋光劑和清洗劑，以及控制加工過程中的溫度、壓力和速度等參數，以確保元件表面達到所需的平滑度和整潔度。

同時，在光學系統設計和應用中，也需要考慮表面質量對系統性能的影響。例如，在高精度成像系統中，需要采用高表面質量的光學元件來減小散射和提高成像質量。而在某些特殊應用中，如高功率激光系統中，則需要考慮元件表面質量對激光損傷閾值的影響。

表面平面度（Surface Flatness）

表面平面度是指光學元件表面相對于其理想平面的偏差程度。它反映了元件表面形狀的平整性和穩定性，對光學系統的成像質量和穩定性有著重要影響。表面平面度的優劣直接影響到元件的聚焦性能、成像清晰度和光斑均勻性等指標。

為了獲得良好的表面平面度，制造商需要采用高精度的磨削、拋光和檢測技術。在制造過程中，需要嚴格控制加工條件（如溫度、壓力和切削速度等），以確保元件表面形狀的穩定性。同時，還需要使用高精度的測量設備和方法來檢測元件的表面平面度，以確保其符合設計要求。

在光學系統設計和應用中，也需要考慮表面平面度對系統性能的影響。例如，在高精度成像系統中，需要采用高表面平面度的光學元件來減小像差和提高成像質量。而在某些特殊應用中，如干涉測量系統中，則需要采用極高表面平面度的元件來保證測量的準確性和穩定性。

光圈數（Optical Circle）

光圈數是指光學元件（如透鏡）上有效通光區域的最大直徑與焦距之比。它反映了元件的通光能力和成像范圍的大小。在光學系統設計中，光圈數的選擇需要根據系統的成像要求、視場大小和通光量等因素綜合考慮。

較大的光圈數可以提供更大的通光量和更廣的成像范圍，但也會增加系統的復雜性和成本。因此，在選擇光圈數時需要在滿足成像要求的前提下盡量降低系統的復雜性和成本。

同時，在制造和檢測過程中也需要考慮光圈數的影響。制造商需要確保元件的光圈數符合設計要求，并在檢測過程中使用高精度的測量設備和方法來評估元件的光圈數是否符合要求。

不規則度/亞斯（Irregularity/Astigmatism）

不規則度或亞斯是指光學元件表面或成像質量中不符合規則或理想狀態的部分。在光學系統中，不規則度可能表現為表面形狀的偏差、成像質量的失真或光斑的變形等現象。不規則度的存在會影響光學系統的成像質量和穩定性。

為了減小不規則度的影響，制造商需要在制造和檢測過程中嚴格控制各個環節的質量。例如，在加工過程中需要確保元件表面的形狀和尺寸精度；在裝配過程中需要精確對位和固定元件；在檢測過程中需要使用高精度的測量設備和方法來評估元件的不規則度程度。

在光學系統設計和應用中，也需要考慮不規則度對系統性能的影響。例如，在成像系統中可以通過優化光學設計和圖像處理算法來減小不規則度帶來的負面影響；在激光系統中則可以通過選擇合適的激光參數和光學元件來降低不規則度對激光性能的影響。
