熱像儀是一種利用紅外熱成像技術，將物體表面的熱分布轉換為可見圖像的設備，其工作原理基于物體的熱輻射特性。所有物體都會根據其溫度發射紅外線，溫度越高，發射的紅外線能量越強。熱像儀中的探測器能夠接收并測量這些紅外線，然后將其轉換為電信號，經過處理后生成熱圖像。

（圖源網絡，侵刪）

在熱像儀的光學組件中常常會用到濾光片用以優化成像效果和適應特定的工作環境與需求，下面我們圍繞熱像儀光學濾光片進行分析！

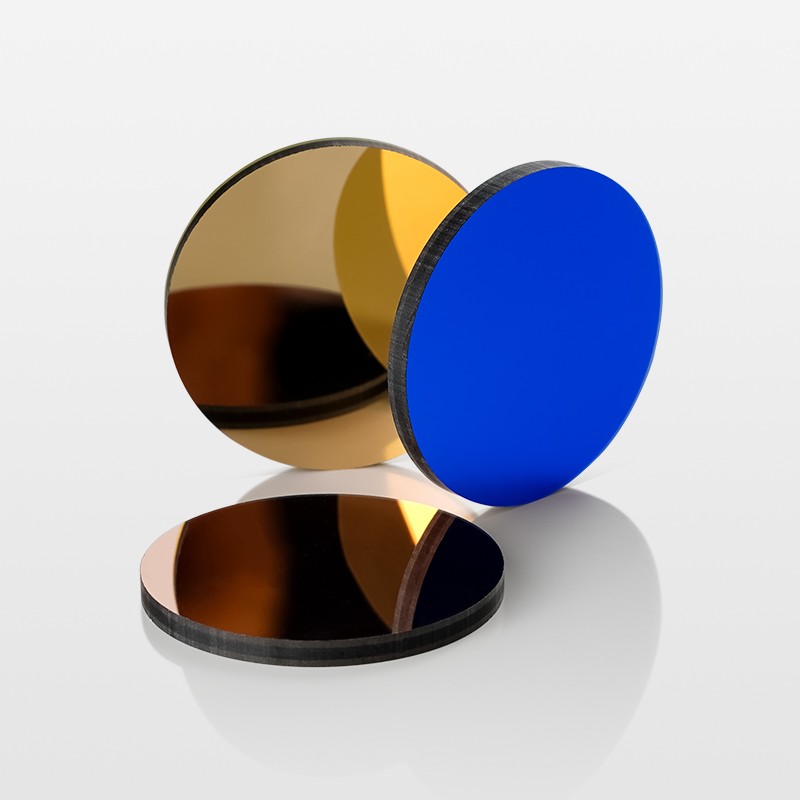

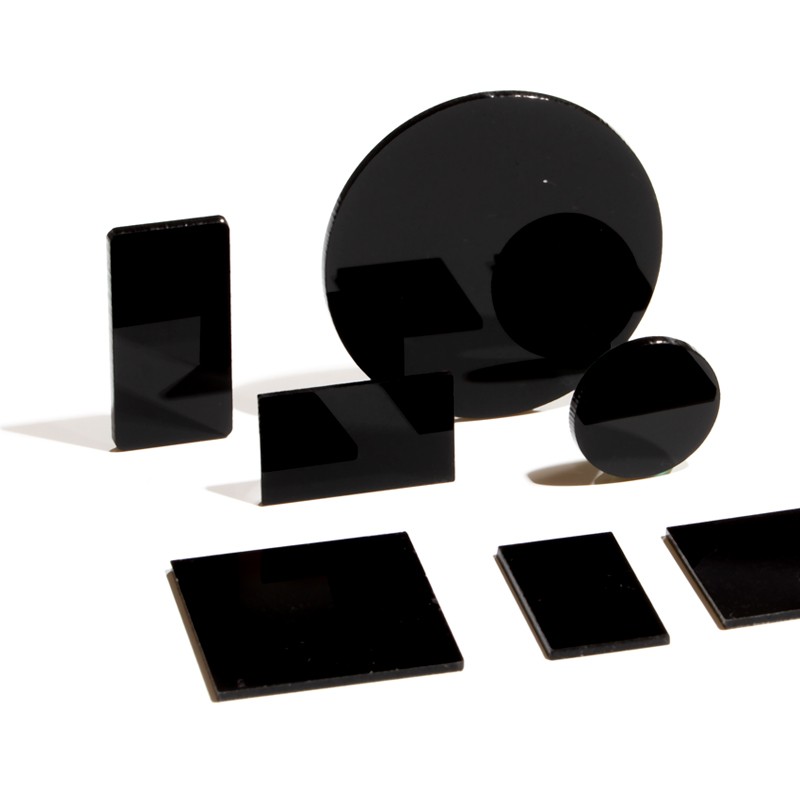

熱像儀常用的濾光片類型包括長波通濾光片、紅外窄帶濾光片等 。工作波段則通常根據熱像儀的具體應用和設計而定，一般常見的工作波段在 2-13μm 左右，比如用于紅外測溫儀和熱成像儀的濾光片，其工作波段就在此范圍內。

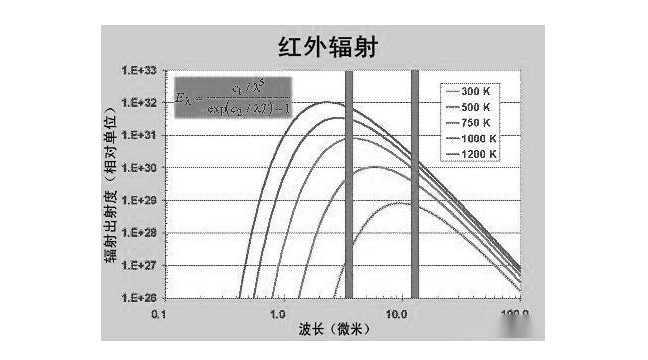

長波通濾光片能讓一定范圍內的長波部分的光通過或者高透，而截止點以下的短波部分波段的光截至。它在生物醫療美容以及數碼影像、機器視覺、指紋識別等領域得以廣泛的應用。紅外窄帶濾光片則具有特定的中心波長和半帶寬，透過率較高，熱像儀的工作波段通常在 3～5μm 或 8～12μm，大氣、煙云等對 3～5 微米和 8～14 微米的熱紅外線是透明的，這兩個波段被稱為熱紅外線的 “大氣窗口”。

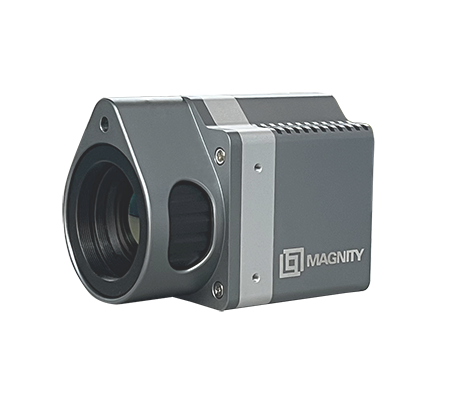

例如，以巨哥科技的MAG高溫型在線式熱像儀，能夠通過圖像處理算法對熔池寬度和中心店等位置進行識別，可清晰展示加熱焊接全過程溫度細節，其F6科學級熱像儀提供0-2500攝氏度的全量程溫度監控，用于波長低于2μm的高能激光環境下測溫。

熱像儀工作波段的選擇

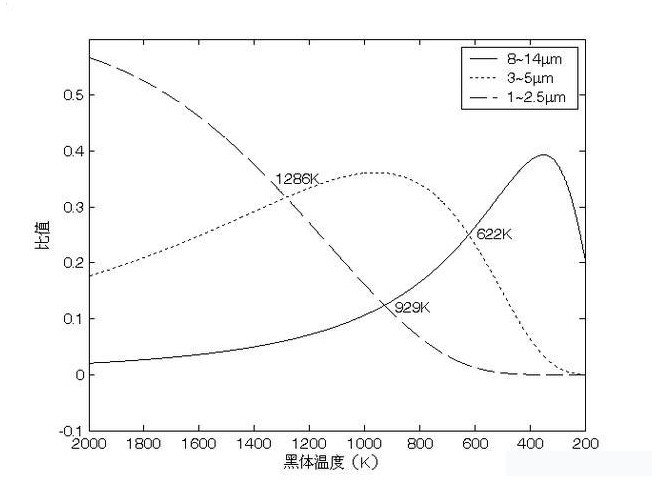

在選擇熱像儀的工作波段時，需要考慮多個因素。測量的溫度范圍是重要依據之一，高溫測量一般選用短波，低溫測量選擇長波，中溫測量則介于二者之間。對于發射率既隨溫度變化又隨波長變化的物體，工作波段的選擇不能僅依據溫度范圍，還需考慮發射率的波長溫度變化。例如高分子塑料在 3.43μm 或 7.9μm 處、玻璃在 5μm 處、只含 CO2 和 NO2 的清潔火焰在 4.5μm 處均有較大的發射率。為測量這些對象的溫度，就應選用這些具有大發射率的波段。同時，為減少輻射在大氣中的衰減，工作波段應選擇大氣窗口，特別是長距離測量時。但在特殊場合，如測量現場含有大量水蒸氣，則應避開其吸收波段。

不同工作波段對熱像儀的影響

不同的工作波段對熱像儀的性能和應用有著顯著影響。短波紅外熱像儀利用較短波長的紅外輻射來捕捉物體的熱量分布，通過檢測和測量物體發出的短波紅外輻射來生成熱像。它通常使用光電二極管作為探測器，在相對較高的溫度范圍內能提供高分辨率的圖像，常用于軍事、安防和消防領域，對檢測低溫物體也非常有效。長波紅外熱像儀使用較長波長的紅外輻射來生成熱像，通過檢測和測量物體發出的長波紅外輻射來顯示熱量分布，通常使用微波探測器或半導體探測器，在相對較低的溫度范圍內提供可靠的成像性能，常用于建筑、電力和醫療領域。

熱像儀濾光片在各領域的應用

熱像儀濾光片在眾多領域都有重要應用。在冶金、危險廢物、石化、玻璃等行業的高溫窯爐中，物體熱輻射的波長范圍涵蓋從短波紅外到長波紅外的整個波段，通過監控和分析不同的波段可獲得更多信息。在生物醫療美容領域，長波通濾光片可用于次序分類，能夠隔離光譜的寬區域，并同時透射大量所需能量及截止多余能量。在數碼影像領域，濾光片有助于提高圖像質量和色彩準確性。在機器視覺和指紋識別等領域，濾光片能增強特定波長光線的透過，提高檢測和識別的精度。

綜上所述，熱像儀通常需要用到濾光片，具體類型和工作波段的選擇取決于熱像儀的應用場景和測量需求。在不同領域和任務中，合理選擇濾光片能夠顯著提高熱像儀的性能和測量精度。
