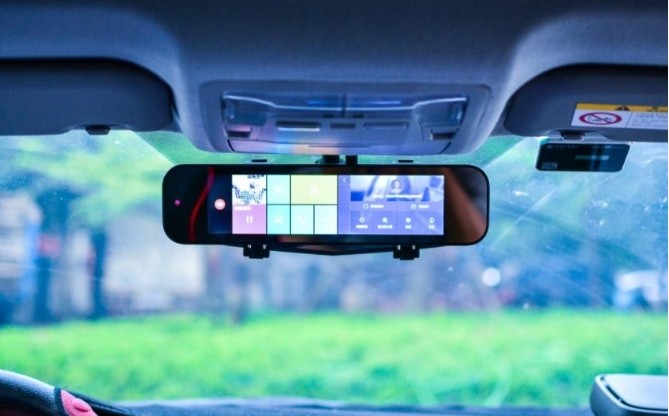

行車記錄儀是一種重要的車載設備，它不斷錄下開車時的視頻和聲音，作為交通事故責任認定、防止惡意碰瓷以及記錄旅行風景等用途的重要證據，包括視頻記錄、碰撞保護、GPS功能、無線連接等錄像功能。

（圖源網絡，侵刪）

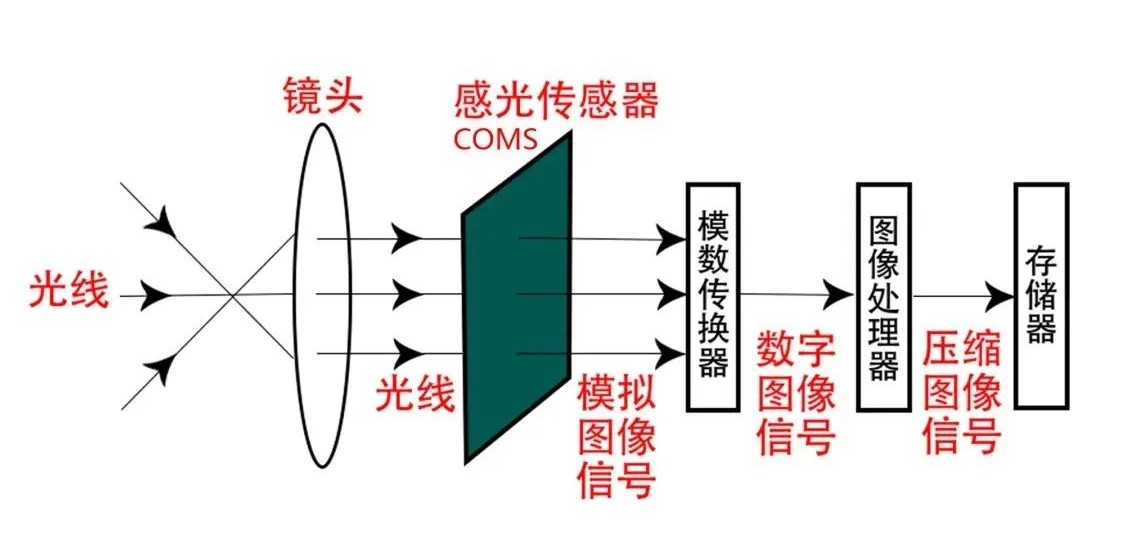

成像原理

光線收集與聚焦

行車記錄儀的光學鏡頭成像原理與人眼成像原理有相似之處，都是基于光學原理將光線轉化為圖像信息，當光線照射到外部物體時，物體會對光線進行反射。這些反射光線隨后進入行車記錄儀的光學鏡頭。光學鏡頭由多層透鏡組成，這些透鏡通過特定的排列和設計，能夠?qū)⑦M(jìn)入鏡頭的光線進行聚焦。聚焦的目的是使來自物體的光線在鏡頭后方的某個點（即焦點）上匯聚，形成清晰的圖像。

圖像傳感器轉換

在焦點位置，通常會放置一個圖像傳感器（如CMOS或CCD傳感器）。這個傳感器的作用是將聚焦后的光信號轉換為電信號，當光線聚焦在圖像傳感器上時，傳感器上的感光元件會吸收光線并產生相應的電荷。這些電荷的強弱與光線的強弱成正比，從而實現了光信號到電信號的轉換。

信號處理與輸出

轉換后的電信號非常微弱，需要經過電路系統進行進一步的處理和放大。這個過程包括信號放大、濾波、增強等步驟，以確保最終輸出的圖像信號符合特定的技術要求，處理后的電信號會被轉換成視頻信息，并通過數據線傳輸?shù)叫熊?chē)記錄儀的顯示屏或其他設備上進行顯示和存儲。

圖像畸變與校正

由于光學鏡頭的特性，行車記錄儀在拍攝過程中可能會出現圖像畸變（如桶形畸變或枕形畸變）。這種畸變是由鏡頭的邊緣部分和中心部分的放大倍率不一致導致的，為了減輕或消除圖像畸變，行車記錄儀通常會采用軟件校正的方法。在圖像處理階段，通過特定的算法對畸變圖像進行校正，以恢復圖像的原始形狀和比例。

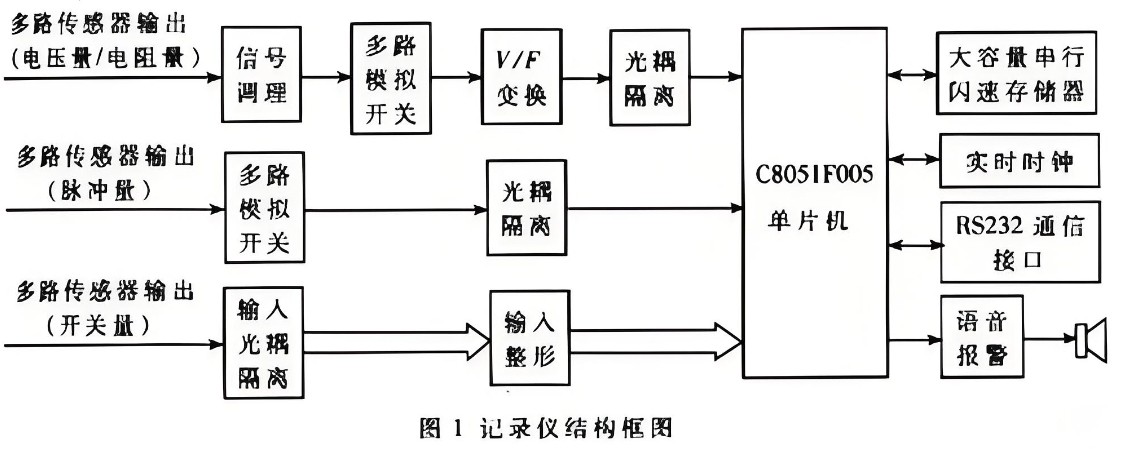

行車記錄儀組成

作為車載重要的錄制設備，它主要由光學系統（主要指光學鏡頭）、光電轉換系統（主要指攝像管或固體攝像器件）以及電路系統（主要指視頻處理電路），其中行車記錄儀的光學系統是其核心組成部分，直接關系到拍攝畫面的清晰度和質量，

光學系統分析

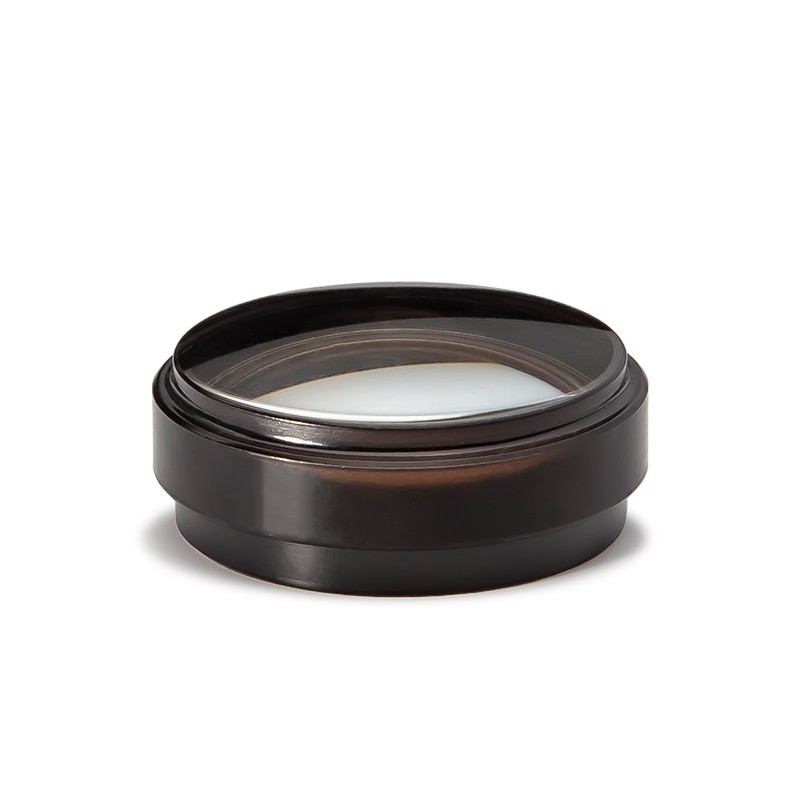

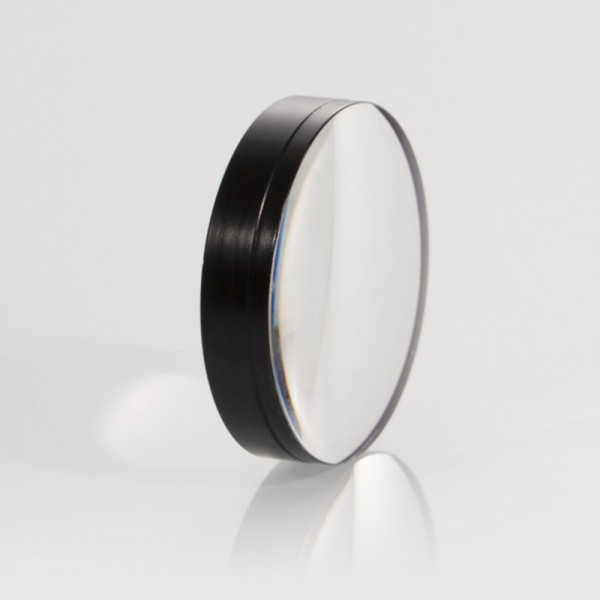

鏡頭：由多層鏡片組成的鏡頭組，這些鏡片通過優化鏡頭的設計參數（如鏡片數量、排列方式、曲率半徑等）可以進一步提高鏡頭的成像質量并減少像差和色差等問題，一般材質多為玻璃或樹脂。玻璃鏡片圖像清楚，不受溫度影響，是目前主要材質方案。鏡片表面需要進行鍍膜處理，以提高透光率。

鏡片組的設計包括凸透鏡、凹透鏡等多種類型，通過特定的排列和組合方式，實現光線的聚焦、校正像差和色差等功能。多層鏡片的設計可以有效地提高鏡頭的成像質量，行車記錄儀的光學鏡頭通常由多層鏡片組成，這些鏡片可以是玻璃、樹脂或玻璃與樹脂的混合材質。玻璃鏡片具有較高的光學性能和穩定性，但成本較高；樹脂鏡片則成本較低，但光學性能可能略遜于玻璃鏡片。

視角：一般建議選140°-170°的廣角鏡頭，它們能夠減少盲區并增加拍攝畫面的信息量。

光圈：光圈是鏡頭的一個重要參數，它表示了進入鏡頭的光量大小。光圈的大小用F值來表示，F(xiàn)值越小，表示光圈越大，進光量也就越多，光圈控制進入鏡頭的光量，影響拍攝畫面的亮度和景深。在光線較暗的環境下，大光圈能夠提供更多的進光量，從而提高夜拍效果；同時，大光圈還能產生較淺的景深效果，使拍攝主體更加突出。

總的來說，行車記錄儀的光學系統是一個復雜而精密的系統，它涉及到多個光學元件和技術的綜合應用。通過不斷優化和改進光學系統的設計和性能可以進一步提高行車記錄儀的拍攝效果并滿足用戶的不同需求。
