在光學(xué)元件的制造與使用中，表面質(zhì)量是決定性能的核心因素之一，我們平常在評估光潔度是，還經(jīng)常會提到劃傷與麻點，那么這其中都有哪些聯(lián)系呢！下面我將以光學(xué)濾光片為例為大家揭示這三種名詞的各項解釋與評估，供大家做一個學(xué)習(xí)參考。

（激埃特原創(chuàng)圖）

首先，表面質(zhì)量是一個多維度的科學(xué)體系，需從微觀粗糙度、宏觀幾何精度和表面缺陷三個層面綜合解析，也就是從“肉眼可見”到“納米級真相”。

一、光潔度的本質(zhì)：納米世界的“地形圖”

光潔度（Surface Finish）是描述對表面微觀紋理的量化描述，反映亞微米至納米級的連續(xù)起伏特性，其核心參數(shù)包括：

Ra（算術(shù)平均粗糙度）：表面輪廓與平均線偏差的絕對值平均值；

Rz（最大高度粗糙度）：評估長度內(nèi)最高峰與最低谷的垂直距離；

Rq（均方根粗糙度）：對極端值敏感的統(tǒng)計參數(shù)。

典型場景對比：

對光學(xué)性能的影響：

散射損耗：藍(lán)光（450nm）在Ra=1nm表面的散射損失比Ra=0.2nm高8-12%；

透射率下降：紫外濾光片（300nm）因粗糙度導(dǎo)致的透射損失可達(dá)5-10%；

激光損傷閾值：Ra每增加0.5nm，Nd:YAG激光（1064nm）的損傷閾值下降約15%。

（激埃特原創(chuàng)圖）

二、劃傷與麻點：表面缺陷的“顯性危機”

劃傷（Scratches）與麻點（Digs）屬于離散型表面缺陷，是局部區(qū)域的物理損傷或污染物殘留，其評價標(biāo)準(zhǔn)與光潔度截然不同：

1. 定義與分類

- 劃傷：線性機械損傷（如搬運工具刮擦），按寬度分級（如ISO標(biāo)準(zhǔn)中的“5/”標(biāo)注）；

- 麻點：點狀凹陷或凸起（如拋光顆粒嵌入），按直徑和密度分級。

2. 行業(yè)標(biāo)準(zhǔn)示例

ISO 10110：標(biāo)注“5/N×M”（N為劃痕系數(shù)，M為麻點尺寸）；

美軍標(biāo)MIL-PRF-13830：60-40表示劃痕寬度≤0.006英寸，麻點直徑≤0.004英寸。

3. 對濾光片的實際危害

應(yīng)力集中：深度＞5μm的劃痕可能引發(fā)濾光片破裂（尤其在熱沖擊下）；

光路遮擋：直徑＞50μm的麻點可導(dǎo)致光束能量分布異常（如高斯光束頂部凹陷）；

膜層剝離：劃痕邊緣的鍍膜易因應(yīng)力不均脫落，形成擴散性缺陷。

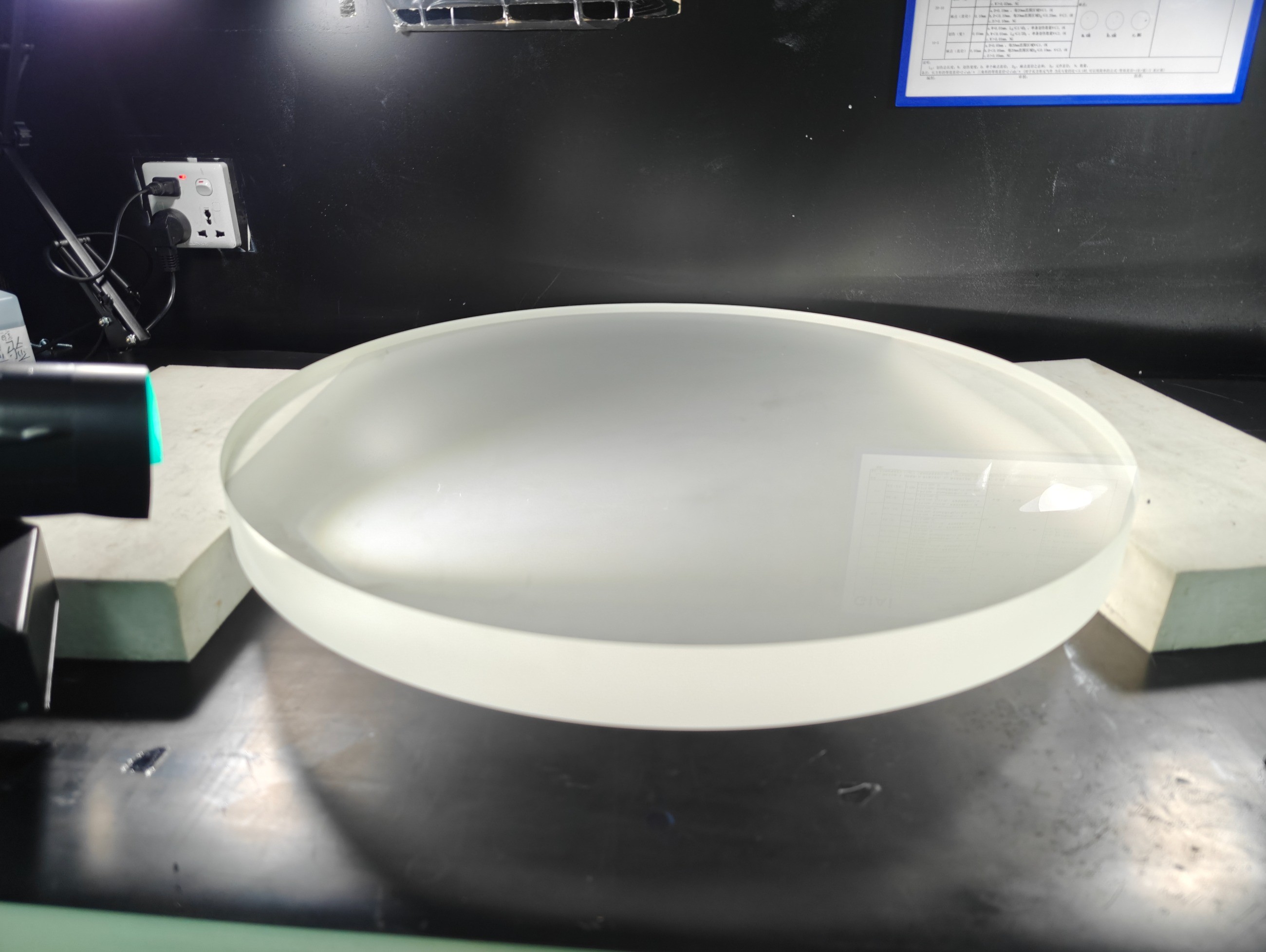

（激埃特原創(chuàng)圖）

三、形貌精度：被忽視的“第三維度”

表面質(zhì)量的完整評估需包含形貌精度（Surface Figure Accuracy），即光學(xué)表面的宏觀幾何形狀與理想設(shè)計的偏差：

量化指標(biāo)：PV值（峰谷值）、RMS值（均方根值）；

典型要求：激光美容儀濾光片需滿足PV＜λ/4@632.8nm（約158nm）。

形貌精度不足的后果：

光束畸變：導(dǎo)致聚焦光斑擴散或能量密度波動＞15%；

療效不穩(wěn)定：在IPL脫毛應(yīng)用中，可能引發(fā)部分區(qū)域無效或皮膚灼傷。

四、三維參數(shù)體系：全面定義表面質(zhì)量

現(xiàn)代光學(xué)工業(yè)通過三類參數(shù)構(gòu)建表面質(zhì)量的“三維坐標(biāo)系”：

1. 形貌精度：確保光路設(shè)計的物理實現(xiàn)；

2. 光潔度：保障能量傳輸效率；

3. 表面缺陷：決定元件的可靠性與壽命。

某紫外濾光片檢測報告示例：

形貌精度：PV=λ/8@632.8nm（約79nm）；

光潔度：Ra=0.4nm；

表面缺陷：劃痕等級60-40，麻點≤φ0.05mm。

（圖源網(wǎng)絡(luò)，侵刪）

五、制造中的分步控制策略

1. 光潔度控制

超精密拋光：磁流變拋光（MRF）實現(xiàn)Ra＜0.5nm；

鍍膜優(yōu)化：離子束輔助沉積（IAD）減少膜層“橘皮效應(yīng)”。

2. 表面缺陷抑制

潔凈環(huán)境：Class 100無塵室（≥0.5μm顆粒數(shù)＜100/立方英尺）；

無接觸搬運：真空吸筆替代機械夾爪；

在線檢測：機器視覺實時篩查（分辨率達(dá)1μm）。

3. 形貌精度保障

干涉儀反饋拋光：實時修正面型誤差至PV＜λ/10；

熱應(yīng)力仿真：優(yōu)化鍍膜工藝以減少溫升形變。

（激埃特原創(chuàng)圖）

六、未來趨勢：從“分離控制”到“協(xié)同優(yōu)化”

超表面技術(shù)：利用納米結(jié)構(gòu)同步調(diào)控形貌與光潔度；

智能檢測系統(tǒng)：AI算法自動關(guān)聯(lián)Ra值、劃痕分布與光學(xué)性能；

自修復(fù)鍍層：減少表面缺陷的動態(tài)擴展。

光潔度、表面缺陷與形貌精度，如同光學(xué)元件的“肌膚”“疤痕”與“骨骼”——三者共同定義了光與物質(zhì)的交互方式。只有跳出“肉眼可見”的認(rèn)知局限，才能真正理解：在納米級粗糙度與微米級劃痕之間，隱藏著光學(xué)技術(shù)從“可用”到“卓越”的進化密碼。
