微型投影RGB聚焦透鏡組是一種復雜的光學系統，專門為微型投影設備設計，用于將紅（R）、綠（G）、藍（B）三色光精確聚焦，確保投影圖像的清晰度、色彩準確性和高分辨率。它一般由多片不同類型透鏡（雙凸、平凸、雙凹、平凹、非球面等）組合而成的復雜光學系統，專門為微型投影設備設計。它通過精密的光學設計和制造工藝，實現高質量的圖像投影，廣泛應用于微型投影儀、AR/VR設備、車載HUD等領域。

1. 功能

- 三色光聚焦：將RGB三色光匯聚到同一平面，避免色差，確保色彩疊加準確。

- 像差校正：通過多片透鏡的組合設計，校正球差、像散、畸變等光學像差。

- 高分辨率成像：優化光學性能，實現高清晰度的投影圖像。

- 小型化設計：適應微型投影儀、AR/VR設備等對體積和重量要求嚴格的應用場景。

2. 結構組成

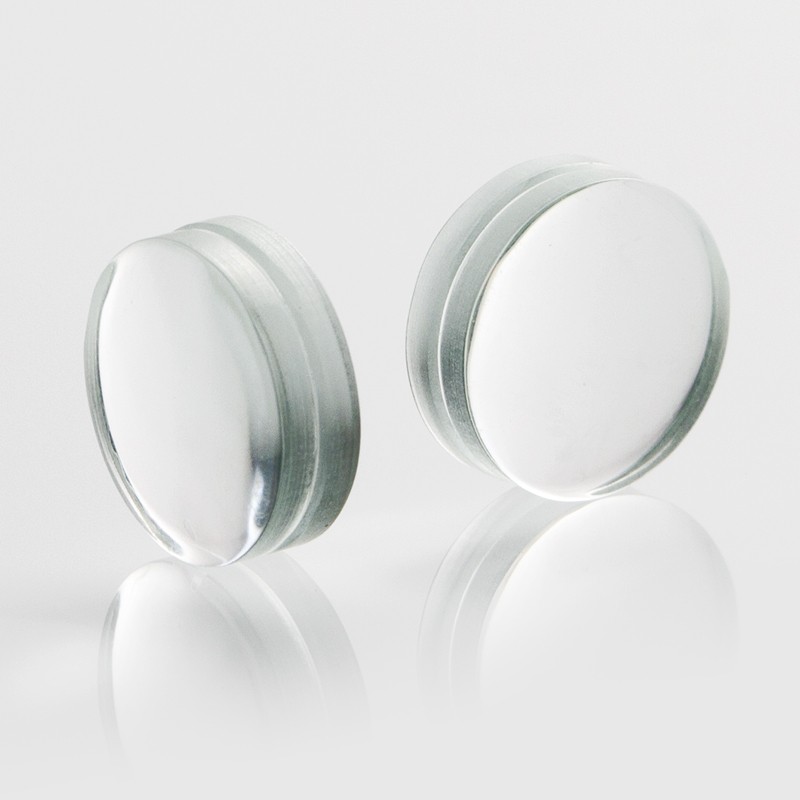

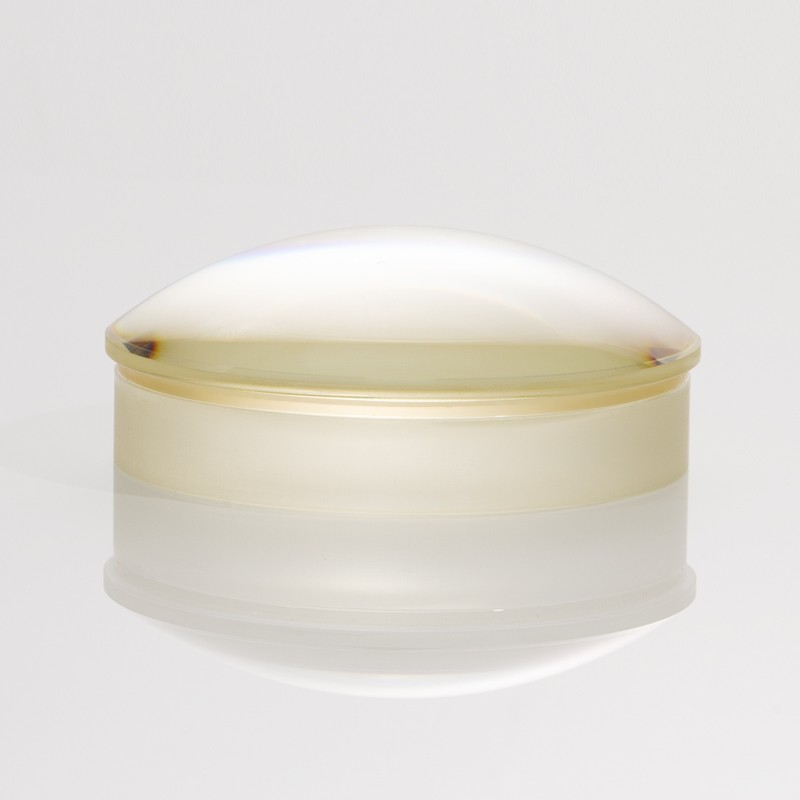

微型投影RGB聚焦透鏡組通常由多片不同類型透鏡組合而成，常見的透鏡類型包括：

雙凸透鏡：用于聚焦光線，增強光學系統的聚焦能力。

平凸透鏡：用于減少球差，優化成像質量。

雙凹透鏡：用于發散光線，校正色差和像差。

平凹透鏡：用于校正像差，平衡光學系統的性能。

非球面透鏡：用于進一步減少像差（如球差、像散），提高成像質量。

衍射光學元件（DOE）：用于色差校正和光束整形。

這些透鏡通過精密的排列和組合，形成一個完整的光學系統。

3. 工作原理

1. 光線入射：RGB三色光從光源（如LED或激光）發出，進入透鏡組。

2. 初步聚焦：通過雙凸或平凸透鏡對光線進行初步聚焦。

3. 色差校正：通過雙凹或平凹透鏡校正不同波長光的色差，確保RGB三色光聚焦在同一平面。

4. 像差優化：通過非球面透鏡進一步優化像差，提高成像清晰度。

5. 最終聚焦：光線經過多片透鏡的調整后，最終聚焦在投影面上，形成清晰、色彩準確的圖像。

4. 技術特點

- 高精度設計：透鏡的表面形狀、曲率和間距需要經過精密計算和優化。

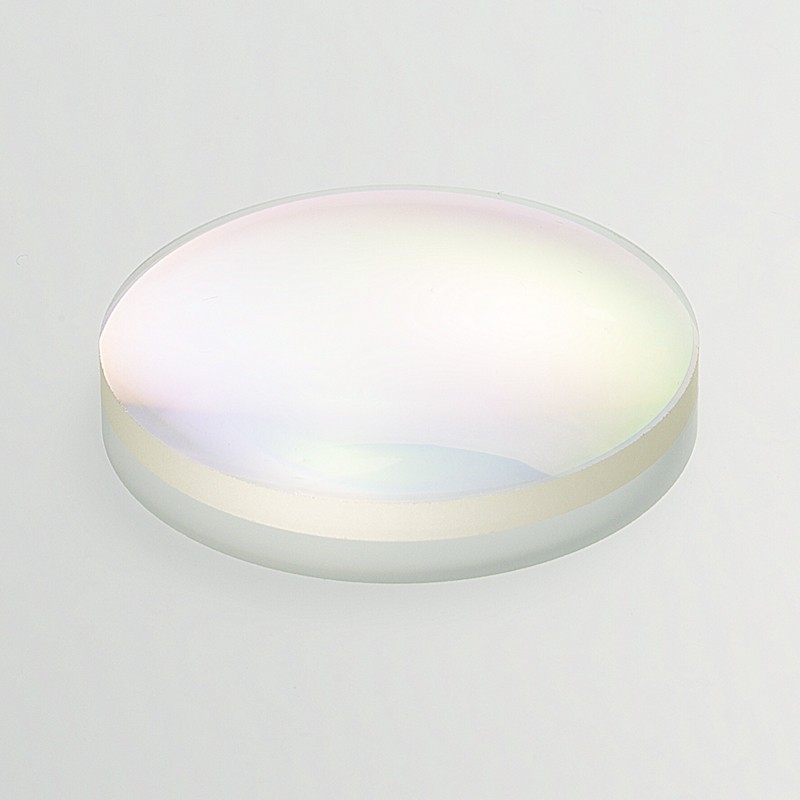

- 鍍膜技術：透鏡表面通常鍍有增透膜，以減少光損失并提高光效率。

- 緊湊結構：透鏡組設計小巧，適應微型投影設備的體積限制。

- 熱穩定性：材料選擇需考慮熱穩定性，以應對高功率光源的熱效應。

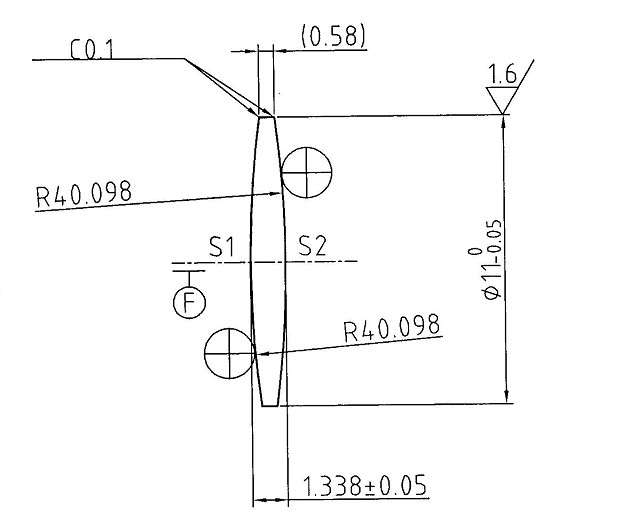

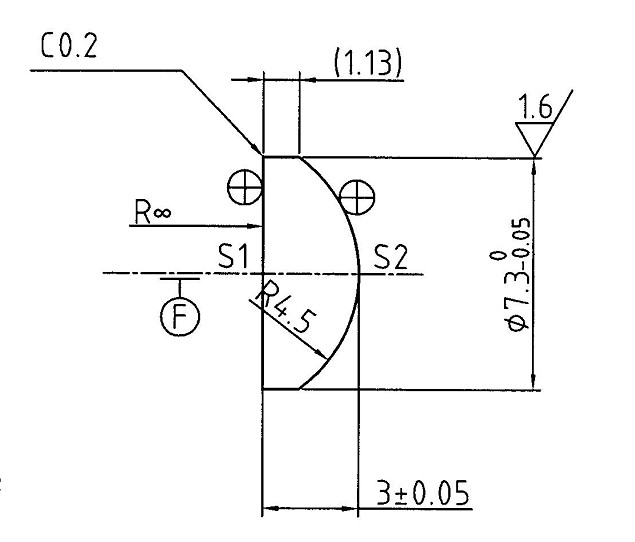

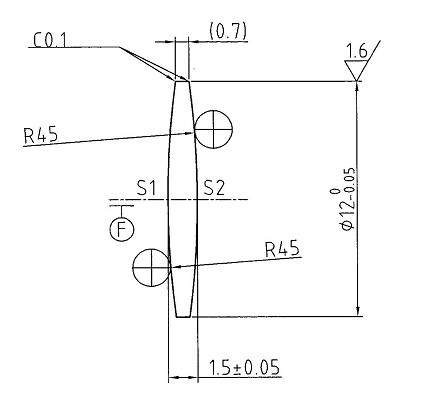

5. 往期案例參數

6. 應用場景

- 微型投影儀：用于便攜式投影設備，如手持投影儀、嵌入式投影模塊等。

- AR/VR設備：在增強現實（AR）和虛擬現實（VR）設備中，用于將圖像投射到近眼顯示屏或光學系統中。

- 車載HUD（抬頭顯示）：用于將駕駛信息投射到擋風玻璃上。

- 智能穿戴設備：如智能眼鏡中的微型投影系統。

7. 技術挑戰

1. 色差校正：由于RGB三色光的波長不同，透鏡組需要有效校正色差，確保色彩準確疊加。

2. 小型化與高性能的平衡：在有限的空間內實現高分辨率、低畸變的光學設計。

3. 熱管理：微型投影設備通常功率較高，透鏡材料需要具備良好的熱穩定性。
