CCD上那片玻璃片是干嘛用的?

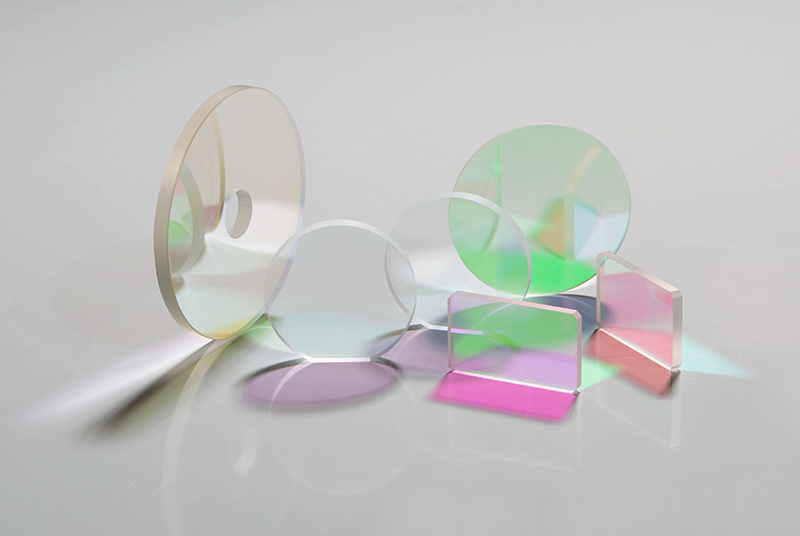

　　那片濾光片，正確名稱叫“光學低通濾波器”(OLPF)!

　　濾光片的功用：1.濾除紅外線。2.修整進來的光線

　　濾除紅外線：

　　彩色CCD也可感應紅外線，就是因?yàn)闀?huì)感應紅外線，會導致D.S.P無法算出正確顏色，因此須加一片濾光片，把光線中紅外線部份隔開，所以只有彩色CCD需要裝濾光片，黑白就不用了。

　　修整進光：

　　因?yàn)镃CD上是一顆顆的感光體(CELL)構成，最好光線是直射進來，但為了怕干擾到鄰近感光體，就需要對光線加以修整，因此那片濾光片不是玻璃，而是石英片，利用石英的物理偏光特性，把進來的光線，保留直射部份，反射掉斜射部份，避免去影響旁邊的感光點。

　　了解了基本功能，再談?wù)勗鯓幼龅健?/p>

　　1.濾除紅外線：

　　可用鍍膜方式及藍玻璃，鍍膜分真空鍍膜及化學鍍膜方式，化學鍍膜是將石英片浸入溶劑中加以電鍍，成本低但鍍膜厚度不平均且容易脫落，真空鍍膜是用真空蒸鍍法，鍍膜均勻且不易脫落，但成本高。以上我們稱IR Coating，目地在濾除紅外線，另外還要加上所謂的AR-Coating的鍍膜，目地是增加透光率，因?yàn)楣饩€在透過不同介質時(比如從空氣進入石英片)，會產生部分的折射及反射，加上AR-Coating后，濾光片可達到98-99%的穿透率，否則只有90-95的穿透率，這對CCD的感光度當然有影響。

　　另外是用藍玻璃，藍玻璃是用“吸收”的方式過濾紅外線，而IR-Coating是用反射的方式濾掉紅外線，但反射光容易造成干擾，如果只考慮濾除紅外線，藍玻璃是比較好的選擇。但上文說玻璃無法修整光線，因此就有一片藍玻璃加一片石英片的所謂“兩片式”濾光片。其中藍玻璃用來濾紅外線，而石英片修整光線用，因此石英片上只需做AR-Coating就

　　2.修整光線：

　　上文說到，利用石英的物理偏光特性，把進來的光線，保留直射部份，反射掉斜射部份，但只能對一個方向修整，通常攝像機只考慮到水平分辨率，因此只對光線做水平修整，因此在貼濾光片時方向要對，不可弄反了。那如果垂直光線也要修整的話怎辦?很簡單，就黏兩片，把其中一片轉90度就行了，因此就有這種也叫“兩片式”的濾光片，一片用在水平修整，一片用在垂直修整，其中一片再做IR-Coating來濾紅外線。

　　那更高級的呢?就是兩片石英中間夾片藍玻璃，那就各項優點就有了，這種“三片式”常見于日本進口機。

　　說了那么多，還是沒什么概念的話，可做個小測試，道具很簡單：一條領帶，而且是又細又密橫紋會發亮的那種，一片石英式的因?yàn)樵诖怪泵嫔蠜](méi)修整，攝像機照著它就會產生花花的一片色干擾，兩片式就不會了，如果橫紋領帶沒色干擾反而是直紋領帶有，哈哈!濾光片貼反了。

　　還有我們常在電視上看到訪問來賓，有的帶交叉斜紋的領帶，攝像機照起來也是花花一片，不是攝像機爛，一臺得十幾萬!而是濾光片只有兩片，只能對水平及垂直面修整，遇到45度角的密斜紋就沒輒了，除非再加兩片對左45度及右45度做修整，這樣迭那么多片就變千層糕了。因此，電視臺主播決不會帶斜紋領帶上鏡頭，各位萬一有機會上電視可得要記得!

　　再說些有關知識：

　　石英片整光效果是物理方式的，要配合CCD上感光點而變，因此理論上不同CCD廠牌及不同畫素還有N制P制，石英片厚度都不同，但現在大部分廠家都不管，抓來就用了。

　　黏貼方式

　　1.直接就夾在遮光片上，再鎖在CCD上，好處是方便，須注意防塵。

　　2.用UV膠黏，在照紫外線燈，優點是穩固，但須在無塵室或無塵箱中弄，如果不管那么多就硬干了……那我也沒辦法。

　　4.用雙面膠帶，一黏就好了，這個最方便又省錢，但常常一段時間后就掉下來了，尤其是被太陽曬久了，被客戶罵事小，萬一出到國外就麻煩了。

　　好了，做個總結：

　　從成本上討論：

　　最便宜的：找個玻璃鍍個膜，一兩塊就搞定了，便宜就好，品質就不管了

　　稍有良心的：就用塊藍玻璃吧

　　有點良心的：就用一片石英吧，什么石英?再說吧!

　　算是有良心的：?jiǎn)纹?，正?guī)廠出的晶振級石英，非工業級石英

　　有良心的：二片式，但只有高解析機種，420線的，算了吧!

　　三片式的：不多見了!

　　還有，全世界絕大多數的石英原料片，都是Made in China的。
